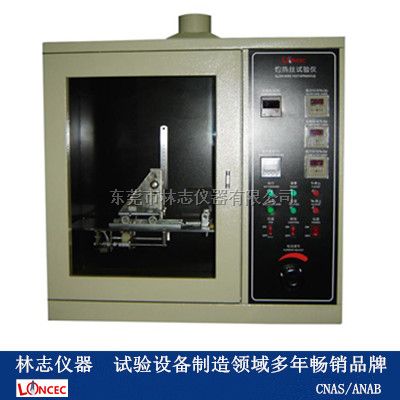

灼热丝试验机LZ-ZRS-010

LZ-ZRS-010灼热丝试验机

一、仪器简介：

    灼热丝试验机适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

二、标准依据：

    灼热丝试验机依据IEC60695-2-10~13(GB/T5169.10-2006~GB/T5169.13-2006) 《灼热丝/热丝基本试验方法，灼热丝试验装置和通用试验方法等》和 UL 746A、IEC829 DIN695 、 VDE0471 等标准设计制作。

三、试验原理：

    灼热丝试验机将规定材质 (直径4mm ，Ni80/Cr20) 和U形状的电热丝用大电流加热至试验温度 (550 ℃ ～ 1250 ℃ )1min后，以规定压力 (1.0N) 垂直灼烫试品 30s ，视试品和铺垫物是否起燃或持燃时间来测定电工电子设备成品的着火危险性；测定固体绝缘材料及其它固体可燃材料的起燃性、起燃温度 (GWIT) 、可燃性和可燃性指数 (GWFI) 。

四、技术指标：

1、灼热丝：直径：4mm ±0.04mmNi/Cr(80/20)  500W特制标准环形，卧式静置

2、热电偶：直径：0.5mm K 型，进口绝缘式耐高温铠装热电偶，铠装套耐热 1250 ℃(优于标准 1050 ℃)

3、灼热丝通电加热温度：500 ℃~1120 ℃ ( 数显可预置 ) ，温度波动 <3 ℃

4、试品对灼热丝试验压力：1.0N±0.1N( 可调节 )( 优于标准 1.0N±0.2N)

5、烫入深度：7mm ±0.5mm( 可调节 )

6、试品移动速度：10mm /s ～ 25mm/s

7、试验时间：30s±0.1s(1s ～ 999.9s 数显 可预置 )

8、标准银箔片：厚0.06MM, 纯度≥99.8%  带计量

9、引燃铺垫板厚：厚10mm白松木板覆12g /m 2 ～ 30g /mm2标准绢纸

10、灼热丝试验机试验区容积：≥0.1m3 背景黑色 背景照度 ≤ 20Lux。
