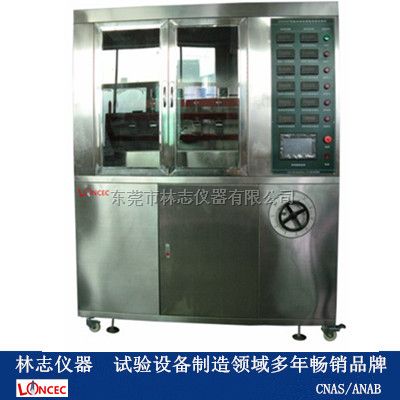

高压漏电起痕试验机LZ-TT-010

LZ-TT-010 高压漏电起痕试验机

一、仪器用途 ：

     高压漏电起痕试验机适用于对电工、电子产品以及其它固体绝缘材料进行耐电痕化和蚀损的试验；模拟在工频（48Hz - 62Hz）电压下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

二、标准依据：

    高压漏电起痕试验机依据IEC60587-2007《评定在严酷环境条件下使用的电气绝缘材料电痕化和耐蚀损的试验方法》（旧标准IEC60587-1984同国标GB/T6553-2003作为参考）设计制造。

三、性能指标：

1、电极：厚0.5mm  材质：不锈钢；

2、上下电极距离：50.0mm±0.1；

3、试验电压：100V-6000V 无级可调；

4、调压器：高压漏电起痕试验机输出：0～250V可以调，容量5KVA；

5、试验变压器：容量5KVA，输出电压AC6000V（或DC6000V可选）；

6、高精度稳压器：输出AC220V 功率6000W，精度±1%；

7、回路电流为60mA时，切断电压输出；

8、试验时间：6小时；

9、滴液精度：0.5%；

10、电压稳定度：±1%；

11、起痕判断： 依标准IEC60587-2007规定，在试样上施加电压（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染液，在60mA以下的电流持续6H不过流即为通过；

12、滴液装置： 采用进口精密滴液装置，流量范围0.00185 ～20毫升/分钟，流量精度误差：＜0.5%；

13、输出电压：交流/直流（可切换）

14、实验组数：高压漏电起痕试验机共有五组

15、控制装置：采用西门子PLC+台湾威纶触摸屏控制，控制精密，操作简单，设计完全人性化，试验结束自动生成报告，面板热敏打印机可以适时打印试验结果；

16、工作室体积：900L*650W*950H(mm)；容积为0.56m3。

17、机箱：采用SUS304不锈钢（拉丝面）；

18、污液槽采用316不锈钢，加装密闭装置。

19、仪器外形尺寸：1300L*700W*1800H(mm)

20、重量：约200KG

四、主要部件：

●  试验电源： 高压漏电起痕试验机电源频率为48~62HZ，电压为0~6000V无级可调，精度为±4% ，提供给每个试样电流最小0.1A 。

●  电极部分 ：所有电极、固紧装置以及与电极相连的装配件，如螺钉、螺母，都用不锈钢制成。

●  污染液体：除另外有规定，一律采用如下所示：

●  滴液装置：滴液装置采用美国进口蠕动泵，采用嵌入式设计，可与用户其他设备配套使用， 也可以单独放置在桌面使用。流量范围0.00185～10毫升/分钟； 工作转速0.1～50转/分钟； 功率小于8W，滴液精度具有正反，启停，全速 （清洗），调速等基本功能。泵头内置美国Pharmed® BPT泵管，软管理论连续工作寿命12000小时。RS485通讯接口，采用了MODBUS协议，更易于与其他控制设备如计算机，人机界面，PLC等连接。东莞大显自动化仪器设备有限公司0769，8539，6680

●  控制装置： 高压漏电起痕试验机采用西门子PLC+台湾威纶触摸屏集中控制，控制精度高，操作简单，设计完全人性化，将5组试验完 全单独控制，可以随意开关每组滴液，同时也可任意调整每个泵头流量，试验结束自动生成报告，面板热敏打印机可以适时打印试验结果；样品要求使用长不少于120MM，宽度不少于50MM，厚度为6MM的矩形试样。
