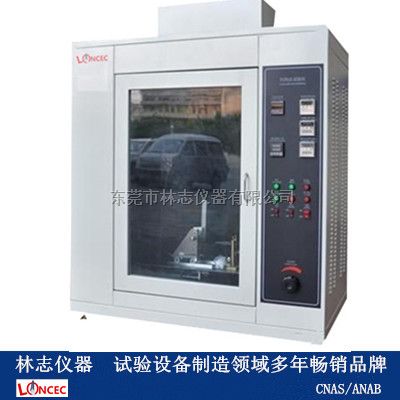

灼热丝试验仪LZ-ZRS-050

LZ-ZRS-050  灼热丝试验仪

一、设备用途：

  灼热丝试验仪适用于电工电子设备及其元件、部件，也适用于固体电气绝缘物料或其他固体可燃材料。灼热丝试验仪是利用模拟技术评定由于灼热元件或过载电阻之类热源，在短时间内所造成热应力的着火危险性。众所周知在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下，例如流过导线的故障电流、元件过载以及不良接触的情况下，某些元件会达到某一温度而使其附近的零件起燃。

二、标准依据：

    灼热丝试验仪依据GB/T5169.10-2006.IEC695-2-1/0：1996等标准制作。

三、试验原理：

　　　灼热丝试验仪使用无火焰起燃源的灼热丝试验（灼热丝是一个规范的电阻丝环）它使用电加热到规定期温度，然后在试验的条件下，使灼热丝和试验样品接触。

四：技术指标：

1、箱内容积：0.75m3或0.5m3

2、外形尺寸：600(宽)×1200（长）×1000（高）

3、灼热丝：1）直径为4mm的镍/铬（80/20）

4、热电偶：直径为1.0mm铠装细丝，连接丝为镍铬和镍铝（K型）丝

5、高温度：≥980℃

6、温度误差：960℃±5℃

7、温控表：1）采P．I．D微机控制

          2）温度范围：0～1200℃

          3）分辩率： 1℃

          4) 温度稳定性＜0.5℃

8、温度波动度：±15℃

9、加热电流：110A～130A

10、灼热丝与试验样品施加压力值：1N

11、灼热丝与试验样品可移动的距离：＞7mm

12、试样结束试验后，脱离装置为全自动脱离

13、灼热丝与铺底层松木板的距离：200±5mm

14.、白松木板厚：10mm

15、灼热丝压入试验样品的深度采用机械方式限制，压入深度为7mm

16、控制部分：

            1）电流表一只：量程为150A

            2）温控表：产地：台湾

                       量程范围： 0～1200℃

                       精度为：≤3℃

            3）tα计时器一个

            4）t:计时器一个

            5）te:计时器一个

            6）接触功能键一个

　　　　　  7）脱离功能键一个

　　　　　　8）AC220V马达一台

　　　　　　9）散热风扇一台

五、注意事项：

1．将试验品固定于试验架上，调整试验插入所需尺寸。

2．插上机箱背后电源，灼热丝试验仪确认进线电源是否有良好接地，电源电压为AC220V。

3．调整计时表：灼热丝试验仪ta.ti.te试验所需时间范围。

4．开启电源开关，检查灼热丝试验仪仪表是否正常。

5．待温度表显示值到试验所需温度，按启动键，即进入试验，注ti.te两个键均为自锁键，如果ti.te键弹出，按启动键后，则进入全部计时状态。

6．当加温时间计时完毕时，载样小车将自动脱离。停止加温。

7．观察试验品，起燃时按下ti键，计时表ti开始计时。

8．观察试验品在燃烧过程中所掉下的残渣，燃烧和试验品到熄灭时立即按te键，计时表te开始计时。燃烧时记录火焰高度。

9．试验结束。

10．关闭电源开关，按下ti、te键，打开机箱顶部排风口，打开观察窗门，排出烟雾。

11．取下试验品，记录数据，关闭电源。
