冷热冲击试验箱

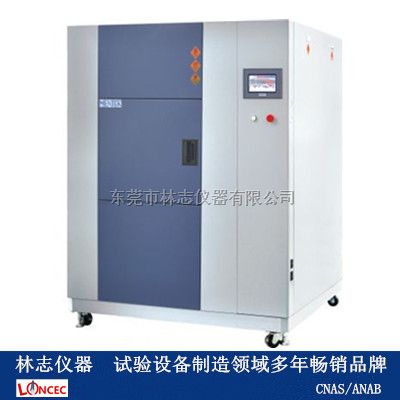

LZ-CHS-1000  冷热冲击试验箱

一、仪器简介：

　　冷热冲击试验箱主要是针对于电工、电子产品，以及其原器件，及其它材料在温度急剧变化的环境下贮存、运输、使用时的适应性试验。主要适用于产品按照国家军用标准要求或用户自定要求，在高温与低温瞬间变化条件下，对产品的物理以及其他相关特性进行环境模拟测试，通过检测来判断产品的性能，是否仍然能够符合预定要求，以便供产品设计、改进、鉴定及出厂检验用。

二、结构特征：

1、试验箱构造方式：试验箱采用整体式组合构造方式，既试验箱由位于上部的高温试验箱，位于下部的低温试验箱体、位于后部的制冷机组柜和位于左侧后板上的电器控制柜所组成。制冷机组置于独立的机组箱体内，以减少制冷机组运转时的震动、噪声对试验箱的影响，同时便于机组的装置和维修，电器控制面板置于试验箱的左侧板上以便于运转操作。

2、箱体外壁材料采用优质碳素钢板，外表作静电彩色喷塑处置高低温冲击试验箱

3、冷热冲击试验箱的保温材料：优质超细玻璃纤维棉

4、冷热冲击试验箱体内壁材料采用进口SUS304不锈钢板，耐腐蚀、易清洗

5、试验室照明安装有防潮灯

6、察看窗在上箱体(高温箱)大门上开一个350*250mm电热镀膜防潮隔温察看窗

7、冷热冲击试验箱样品架的上下挪动滑轨导的不锈钢样品架。采用双作用力汽缸提供平稳平均的动力，样品架的定位安装采用德国FESTO公司产间接式电传感器

8、电缆穿线孔：在样品架的上部与高温试验箱体顶部设置有滑动式电缆穿线管

三、工作原理：

   冷热冲击试验箱均采用逆卡若循环，该循环由两个想通温过程和两个绝热过程组成。其过程如下：冷冻剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此不断不能换从而达到降温之目的

四、性能特征：

1、主要部件等制冷配件均采用进口件，达到高效的试验效率和准确的数据。

2、冷热冲击试验箱均采用采用英美压力控制器。

3、循环系统采用多翼式送风机强力送风循环系统，避免任何死角。

4、制冷系统采用单元或二元式低温回路系统设计。

5、制冷及风路循环系统采用法国原装“泰康”全封闭压缩机。

6、冷热冲击试验箱有P.I.D自动推算的功能，可将温度变化条件立即修正，精确控制温度。

7、风路循环出风回风设计，风压、风速均符合测试标准，并可使开门瞬间温度回稳时间快。

8、试验要求输入后，控制器具有锁定功能，避免人为触摸而改变温度值。

五、标准依据：

GB10592-89高低温试验箱技术条件。

GB10586湿热试验箱技术条件。

GB2423.2-1989高温试验方法。

GB2423.1-1989低温试验方法。

GJB150.9-86湿热试验。

GJB150.4-86低温试验。

GJB150.3-86高温试验。　

以及其他相关试验标准。

六、冷热冲击试验箱技术指标：

1、温度波动度：±1℃

2、温度范围：高温箱：RT～150℃、低温箱：RT~-20℃

3、温度误差：±3℃

4、降温速率：从常温～-20℃≤15min;(全程平均)

5、升温速率：从常温～150℃≤25min;(全程平均)

6、预冷下限温度：≤-25℃；(过冷度≤-5℃)

7、冲击温度：150℃～-20℃

8、恢复时间：≤5min

9、样品提篮有效尺寸：320×320mm

10、电源：380V±38V　50Hz±1Hz

11、功率：7KW

12、负载：≤20kg

13、温度范围：-70℃~150℃（可以任意选定）

14、样品架转换时间：≤15s
