电器附件电源负载柜

LZ-PLA-300 电器附件电源负载柜

一、电器附件电源负载柜仪器简介：

    本机是用于模拟电器产品在带电状态下作电气寿命、通断能力试验使用情况。另可根据客户要求订制不同规格的负载电流及浪涌电流。

二、电器附件电源负载柜标准依据：

    本负载柜根据IEC884-1、GB2099-2008、GB16915、GB15092、UL1054等相关标准中有关电器附件的分断容量及正常操作等有关规定而设计的配套设备

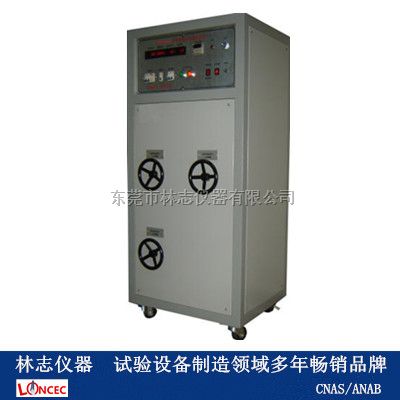

三、电器附件电源负载柜结构特征：

    本负载柜为柜式结构，箱体采用铁板压制喷涂处理，箱底下部有四个轮子，方便移动。箱体上部正面为控制面板，面板采用铝板蚀刻工艺并喷砂着色而成，经久耐用。面板上有仪表电源开关、智能数显电压表、电流表、功率表、功率因数表、通电计数器、电流输出按钮、电流停止按钮、报警器等。

四、电器附件电源负载柜相关配套：

    配套机械动作试验机设备：如插头插座寿命试验机、开关寿命试验机等，可进行通断能力试验、分断容量试验和正常操作试验等。

五、电器附件电源负载柜技术指标：

1、输入电源： AC 220V ,40A, 50/60Hz

2、输出方式：阻性、阻性＋感性

3、输出电流：AC 5-20A 连续可调（可定做30A、40A 、60A）

4、输出电压：AC 0-300V 连续可调

5、功率因数：0.3-0.96 连续可调

6、精度：V: 0.5级，I:  0.5级，COSΦ: 0.03

7、计数器：0~999999次可预置

8、工作方式：间断或连续方式

9、输出路数：1路

10、外形尺寸：900*1700*760（mm）
