电线电缆烟密度试验机

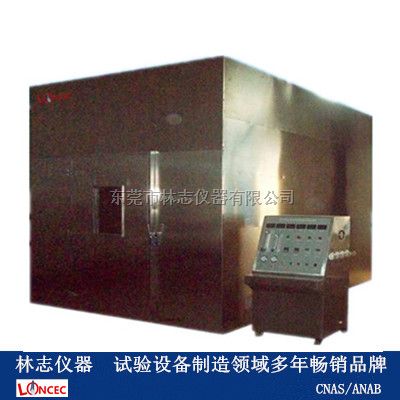

LZ-SD-2700 电线电缆烟密度试验机

一、仪器简介：

    电线电缆烟密度试验机适用于测定电缆和光缆在特定条件下燃烧时释出烟的浓度。它涉及几个学科的知识，比如机械、光学、电子等学科，是机光电一体化产品，具有结构合理、性能稳定、操作简便等优点；而且操控系统由电脑操作，可编辑和保留测试的项目！

二、工作方式：

  电线电缆烟密度试验机是由光源、硅光电池接受器和计算机系统组成。光源产生的光通过3m*3m*3m的烟密度实验室，在光源对面的墙上形成一直径1.5m±0.1m的均匀光束，安装在光束中心处的光电池检测来自光源的光束强度。当燃烧室内由于燃烧电缆或光缆产生大量烟雾时，烟把光电吸收掉一部分，达到硅光电池的光束强度就减弱，通过计算机系统对数据进行处理，就能够计算出相对于初始时为100%的具有线性响应的透光率。

三、试验箱结构及材质：

1、电线电缆烟密度试验机外壳由不锈钢或不锈钢高温烤漆组成，厚1.5mm不锈钢固定在方通支架上，而构成整个立方体燃烧室；

2、实验室尺寸：3000*3000*3000(mm)；

3、实验室特征：正面带有玻璃观察窗，两侧相对的墙上各设一扇透明密封窗，尺寸为：100mmx100mm,让水平光测装置的光束透过，密封窗的中心距离地面的高度为2150mm。底部开有若干个通气孔，通气孔为100x500mm；

3、底部装有六个轮子以及六个脚轮或固定在地面上；

4、排污装置设计在实验室底部；

四、光学系统：

★  进口光源：进口石英卤素灯，标称功率：100W 标称电压：12V 标称光返量：2000～3000Lm

★ 电线电缆烟密度试验机传感接受器：光谱响应与国际照明委员长（CIE）的测光仪相匹配。

★  位置：安装在长度为150的管子一端，另一端为防尘窗，管子内壁为光泽黑色，防反射。

★  透光率0%为无光线通过，透光率100%光无遮挡完全通过。

五、试验火源：

●  工业酒精喷灯：乙醇90%、甲醇4%、水6%

●  酒精盘：电线电缆烟密度试验机为不锈钢厚1.0mm，底面：210x110mm, 顶面：240x140mm,高度80mm，安装●  在酒精盘架起距离与地面的高度为100mm，使空气流通。

●  测温装置：在门内面距地面高度1.5M,距墙0.5M的地方装有温度传感器。监测实验室的温度。

六、随机配件：

◆  测量软件一套，可输出曲线和报表

◆  含电脑和打印机各一台：联想或惠普及显示器

◆  排污装置。(采用强力排烟并电闸控制)

◆  实验室预留空间：高4.5Mx深4Mx长6m

七、环境要求：

■  场地要求：地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。

■  原理磁场：附近没有强电磁辐射源。

■  空间要求：设备周围留有适当的维护空间。

■  温度要求：5℃～30℃。

■  气压要求：86～106kpa。

■  电源要求：AC220V/50HZ。

■  电压允许波动范围：220V±10%。

■  频率允许波动范围：50Hz±1%。
