电线加热变形试验装置

LZ-HD-010电线加热变形试验装置

一、电线加热变形试验装置用途：

本试验装置适用于GB8815-2002《电线电览用软聚氯乙烯塑料》试验方法中规定的热变形的测定。

二、电线加热变形试验装置结构特征：

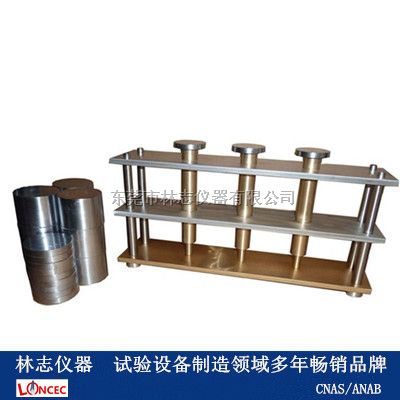

    试验装置由固定支座、活动试样压架、旋转试样平台和托盘组成。试样为直径12mm的圆形片，或边长12mm的正方形片，厚度为1.25±0.15mm。

1.固定支座为试验装置的底座。

2.活动试样压架由圆柱形压棒和重锤框架组成，其中：圆柱型压棒端部为平面，直径为3.15±0.03mm；重锤框架作用于圆柱型压棒上的向下总压力为3.50±0.02N。

3.旋转试样平台（或称水平支架）用于放置试样和对活动试样压架起导向用，平台上设有试样限位挡片；

4.托盘起到将活动试样架升起和放下作用。

三、电线加热变形试验装置试验原理：

1.在室温下测量试样加压处的厚度。如果用千分表，应有适当大小的接触点，而且只能对试样施加轻微的压力。

2.将托盘托住试样压架一同升起（约5mm左右）连同旋转平台（顺时针）旋转一定角度放下，圆柱型压棒与旋转试样平台分离，将试样依次放在圆柱型压棒正下方。

注：进行以下步骤时，试验人员一定要带上厚手套，避免高温烫伤。

3.将试样装置放入烘箱内,放置位置无震动,保持温度为120±2℃。

4.一小时后，转动托盘，将活动试样压架轻轻放下压住试样。

5.再恒温一小时，从烘箱中取出整个试验装置。在室温下冷却一小时，升起试样压架，取下试样，立即用试验开始时所用仪器测量试样变形部分的厚度。

6.试验结果的计算及评定:

热变形Dt＝ x100％

式中：d0——试样原始厚度，mm； d ——试样试验后厚度，mm.
