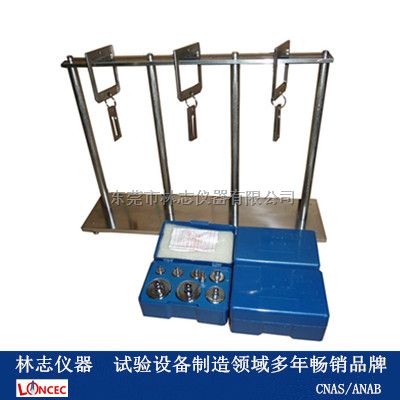

LZ-HTP-030  高温压力试验装置

一 、高温压力试验装置仪器简介：

　　　高温压力试验装置是用于测量聚氯乙烯塑料绝缘及护套热变形程度的仪器。依据GB/T 2951.6-97《电缆绝缘和护套材料通用试验方法》及IEC 811-3-1《电缆及软线的绝缘和护套试验方法》国际标准设计制造。可供电线电缆制造厂商和科研单位试验室使用。

二 、高温压力试验装置技术指标：

    1、本装置由底座、支杆、试样支板、刀具刀口、荷重挂具、砝码组成。

    2、工位：3组。

    3、刀具：刀口0.7±0.01mm，3套。

    4、刀具和荷重挂具总重量：50±3g，3套。

    5、砝码：3组，每套组合：5g X 1，10g X 1，20g X 2，50g X 1，100g X 1，200g X 2（砝码组合成不同的重量，符合不同电线电缆要求）。

三、高温压力试验装置使用说明：

　　3.1取样：从每个长度为250～500mm样段上截取3个相邻的试样，试样长

　　　         度为50～100mm。

　　3.2试样制备：除去试样上所有的护层，包括半导电层（若有的话）。

　　     根据电缆的类型，试样可以是圆形或扇型截面。

    3.3试样的放置

　　     压痕装置（如附件图1），由刀口厚度为（0.70±0.01）mm的矩形刀

　　     片组成，刀片可对试样加压。每个试样放置在相应（如附件图1）的

　　     位置上。

　　     无护套扁平软线应以扁平边放置。

　　     小直径试样在支板上的固定方式不应使试样在刀片压力下发生弯曲。

　　     扇形试样应放置在（如附件图1）带扇形槽的支撑板上，沿垂直于试

　　     样轴线方向施加压力，刀片也与试样轴线垂直。

    3.4计算压力

　　　    刀片作用于试样（圆形和扇形）上的压力F,以N为单位，

　　　    应按下式计算：

　　　                     F = k √（2Dδ-δ2）

　　　     式中：

　　　           k------ 有关电缆产品标准中规定的系数，如没有规定，则应为：

　　　           软线和软电缆，             k=0.6

　　　           D≤15mm的固定敷设用电缆，  k=0.6

　　　　           D＞15mm固定敷设用电缆，   k=0.7

                 δ -------- 试样厚度的平均值

　　　　           D -------- 试样外径平均值

　　　           δ和D均以mm计，到小数点后一位。按GB/T 2951.1规定的试验方法，

　　　           在试样端头切取的薄片上测得。

　　　            压力F的计算值可以向较小值化整，但舍去的值应不超过3%。

     3.5试样加热

　　　     3.5．1试验应在空气烘箱中进行，试验设备和试样放在烘箱中不应

　　　     振动；或者放在有防振支架的空气烘箱中进行。任何可能引起试样

　　　     振动的设备诸如鼓风机等，不允许直接与烘箱接触。

　　      3.5．2烘箱温度：应一直保持在有关电缆产品标准规定的温度。

　　　　     3.5．3计时器：未预热的受压试样在烘箱中放置的时间按有关电缆

　　　　            产品标准规定，如电缆产品标准没有规定，则按如下规定：

　　　              ——试样外径D≤15mm时为4h;

　　　              ----试样外径D＞15mm 时为6h.。

     3.6试样冷却

　　     3.6．1规定的加热时间结束后，试样在烘箱中，在压力作用下应迅速

　　     冷却，可用冷水喷射压在刀口下的试样来冷却。

　　     3.6．2试样冷却至室温并不再继续变形后，从试验装置中取出，然后

　　     浸入冷水中进一步冷却。

     3.7压痕测量

　　     试样冷却后立即测量
