东莞电线电缆耐火燃烧试验机

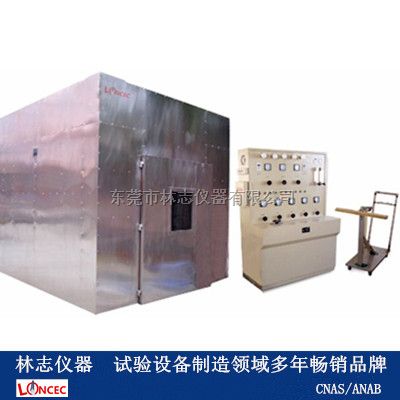

LZ-FB-2008  电线电缆耐火燃烧试验机

一、设备概述：

　　电线电缆耐火燃烧试验机满足的国家标准GB/T19216.11—2003《在火焰条件下电缆或光缆的线路完整性试验第11部分，试验装置——火焰温度不低于750℃的单独供火》及GB/T19216.21—2003《在火焰条件下电缆或光缆的线路完整性试验第21部分，试验步骤和要求——额定电压0.6/1.0kV及以下电缆》等多种标准要求。以上标准代替GB12666.6—2008《电线电缆燃烧试验方法》的有关内容。是电力电缆、控制电缆、光缆做耐火试验的必备装置。

二、主要参数：

　　1、输入电压：三相四线制：380V AC+50%～-10，线电流：13.5A

　　2、频率：50Hz   电线电缆耐火燃烧试验机容量：10kVA

　　3、输出电压：三相四线制：相电压100～1000V AC±5%连续可调，相电流：3A

　　4、频率：50Hz

　　5、使用环境：5～40℃，仅在室内使用。

　　6、燃烧时间：5400秒（90分钟）

　　7、加压时间：7200秒（120分钟）

　　8、空气流量：80±5L/min  丙烷或液化石油气

　　9、燃气流量：5±0.25L/min  压缩空气

　　10、火焰温度：室温～1000℃可调节

　　11、试验空间：≥2.8M*3.2M*3M（可做成不锈钢的试验箱或混泥土试验空间）

三、设备组成：

　电线电缆耐火燃烧试验机由风机、水泵、带状喷灯、文丘里混合器、数显温度计、热电偶、控制柜、气体控制箱、燃烧架、测试线等组成。

四、注意事项：

1、电线电缆耐火燃烧试验机燃烧架必须良好接地。

2、在燃烧时，必须使用丙烷或石油液化气与压缩空气的混合气体，禁止使用其他混合气体。

3、调整加压和加火时间设定值至满足要求。

4、按一下复位键，系统时间清零，停止计时。

5、按下燃烧按钮，系统自动开始计时。在计时期间如果再次按下复位键，系统时间将从零开始继续计时。

6、如在测试期间系统报警，判定样品不合格。测试时间结束，系统没有报警，样品合格。如有报警或者测试结束，系统30秒钟后自动断电，请在30秒钟内确认报警信息。如错过30秒，先把变压器调节至零伏，再一次按照步骤3顺序进行，可查看报警信息。

开启风机和水泵，开始排放气体（非自动时选此功能）。

测试结束后，所有开关置OFF位置，变压器调节至零伏。

9、电线电缆耐火燃烧试验机试验完毕后，做好系统清理维护工作。以备下次再用。

五、验室的要求：

● 电线电缆耐火燃烧试验机 燃烧室结构尺寸要求参照GB/T17651-1998《电缆或光缆在特定条件下燃烧的烟密度测定》中箱体的要求。

●  燃烧室有能开启的门，并安装有行程开关，当门被意外打开时切断测试电源；燃烧室应安装有排气系统和水喷淋系统，测试结束时能及时排出室内气体和灭火；应有明显标示：高压危险、闲人莫入；可燃气体的存放必须符合消防安全的要求，并配有灭火装置。
