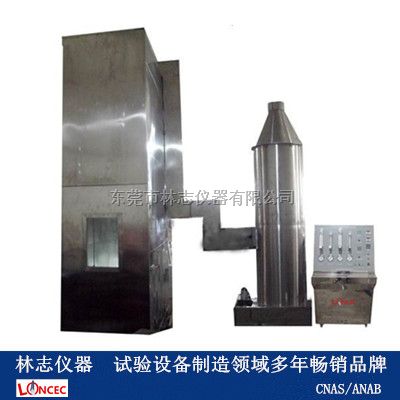

LZ-VBC-010 成束电线电缆燃烧试验机

一、装置简介：

　　成束电线电缆燃烧试验机是用来评估成束电缆在规定条件下抑制火焰蔓延能力的，其与电缆的用途即：电力、通信（包括数据传输电缆和光缆）等无关。也可称为GB/T18380电缆燃烧试验机或成束线缆燃烧试验装置。成束电线电缆燃烧试验机采用双层不锈钢制成,整机由组成:试验箱、空气源、钢梯、排放物净化系统、引燃源组成。具有安全可靠性的成束线缆燃烧试验机必须符合GB/T18380.31-2008亦IEC60332-3-10/2009标准。

二、装置组成：

★  试验箱：成束电线电缆燃烧试验机应是一个宽（1000±100）mm，深（2000±100）mm和高（4000±100）mm的自立箱体，箱底应高出地面。试验箱的周边必须密封，空气从箱底距前墙（150±10）mm处打开一个（800±20）mmX(400±10)mm的进气口流入箱内。应在箱顶部的后面开一个（300±30）mm×（1000±100）mm的出气口。试验箱的后墙和两侧应采用传热系数约为0.7W?m-2?K-1的热绝缘，1.5mm厚的USU304不锈钢板，中间包覆65mm厚的保温矿物纤维，外为1.5mm厚的USU304不锈钢板。钢梯与试验箱后墙之间的距离为（150±10）mm，钢梯最下面得横档距地面（400±5）mm。电缆试样的处距地面约100mm。

★  空气源：进气口装备有数显空气速度风速速计，可以明白的读出并能控制通过箱体空气的气体流量为（5000±500）L/min，试验时能稳定空气流速。

淋雨灭火装置：如果停止供货一小时依然在燃烧，装备报警和采用淋雨强行停止燃烧的装置

钢梯规格：宽（500±5）mm为标准型钢梯；宽（800±10）mm为宽型钢梯；材质均为USU304不锈圆钢

★  成束电线电缆燃烧试验机烟尘净化装置：

  1装置上部安装有数字显示风速计，检查风速是否大于8M/S，对装置内空气流量不影响。

  2盐雾粉尘收集和净化装置：采用SUS304不锈钢，直径为800mm高度为3500mm

  3烟雾收集塔：设有喷淋装置、烟尘过滤装置、排烟装置。喷淋装置：为特种过滤材料提供喷水保持特种过滤材料有效地过滤烟尘。烟尘过滤装置：采用饮用水过滤材料过滤，能有效的过滤烟尘使排出的烟为白色烟雾，完全符合环保要求。可人工清洗和更换并备有二套。

排烟装置：装有大功率的排风扇，并且安装有闸门能控制风的流速。

三、技术指标：

●  规格：成束电线电缆燃烧试验机引燃装置是两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。其供火面应为钻有242个直径为1.32mm孔径的扁平金属板，这些孔的中心距离为3.2mm，分三排交错排列，每排分别为81、80和81个，分布在标称尺寸为257×4.5mm的范围内。另外，在喷火板块两侧各开一排小孔，这些导向孔可保持火焰的稳定燃烧。每个喷灯应配备精确装置以控制丙烷和空气流入速率。可采用转子流量计或质量流量计。

●  引燃装置位置：喷灯水平放置，距电缆试样前表面（75±5）mm，距试验箱底部（600±5）mm，并与钢梯轴线对称。喷灯供火点位于钢梯两根横档之间的中心，与下端有500mm的距离。
