单根电缆垂直燃烧试验装置

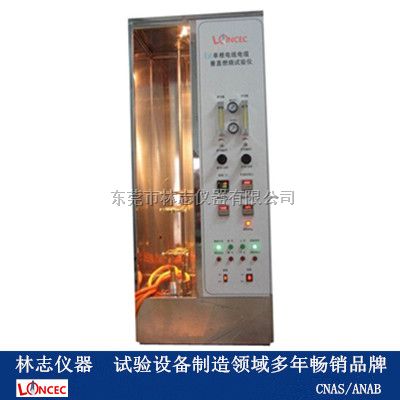

LZ-CVB-010 单根电缆垂直燃烧试验装置

一、仪器概述：

    单根电缆垂直燃烧试验装置根据 GB / T 18380.1《电缆在火焰条件下的燃烧试验 部分：单根绝缘或电缆垂直燃烧试验方法》 标准要求设计制做。用于试验单根电线或电缆在垂直燃烧试验时的防火情形。该单根电线电缆燃烧试验机具有准确度高，自动计时，自动结束试验，操作简单方便等优点。

二、用途与组成：

●  单根电缆垂直燃烧试验装置适用于在规定火源直接燃烧下测定电线的不延燃烧性能。

●  该设备由控制箱、垂直燃烧箱、燃烧器、电磁阀、高压点火器、燃气管、调压阀、气体  流量计（丙烷和空气各一个）、信号控制线和火焰高度测量器组成。

三、控制箱：

◆  燃烧次数计数器是用于预置燃烧次数，上排为当前燃烧次数，下排为设定的总次数，总次数达到，按（RST）按键重定。

◆  燃烧时间是采用时间控制器控制，可根据需要设定工作时间，单位为分别为 S（秒）、M（分）、H（小时）；如设置 00S01 为 0.01 秒，15S00 为 15 秒，10M00 为 10 分钟；停止时间的设置与燃烧时间设置相同。

◆  单根电缆垂直燃烧试验装置电源开关是控制箱整体电源开关。

◆  转换开关在使用时，可根据实际需要选用手动或自动，当在手动状态时，须用秒表另外计时，到达试验时间后按下停止按钮即可停火，如果用自动状态就可参照第 2 条设定时间。

四、技术参数：

1、技术指标按照 CCC 及 GB/T 18380.1 的标准规定；

2、燃烧气体采用纯度大于 98% 的丙烷；

3、喷管内径：?12mm，喷口 ?7mm；

4、燃烧箱尺寸：1200*300*450mm

5、试验时间：0 ~ 99H99，0 ~ 99M99，0 ~ 99S99 可预置；

6、试验次数：9999.99可设置
