东莞淋雨试验箱

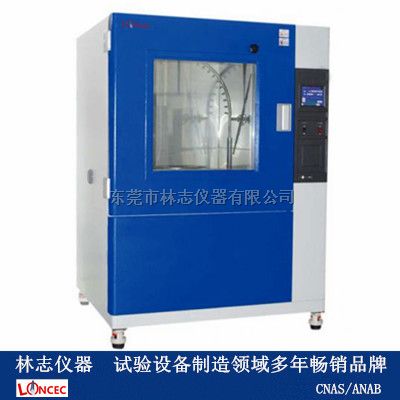

LZ-RT-500   淋雨试验箱

一、仪器简介：

    淋雨试验箱也称为箱式淋雨试验机、淋雨试验机、防水试验箱，它是根据国家相关标准设计制造的，它广泛适用于航空、航天、军工、舰船、电工、电子等行业的产品整机及零部件的淋雨的环境下模拟动态运行,用以评估该产品的工作品质的试验。以便对试品的性能和品质作出评价。也可做成步入式的淋雨试验房，整机放入试验房内做试验。

二、原理：

    本淋雨试验箱是使用高压水泵,将一定压力﹑一定流量的试验用水,通过摆杆喷头淋洒在试样上,转动试验装置,改变摆杆的摆幅﹑频率,达到试验所要求的环境.

三、结构特征：

(1) 淋雨试验箱箱体为整体结构形式，淋雨水箱﹑高压水泵﹑试验装置旋转系统位于箱体下部，控制系统位于试验箱的正下面。

(2)试验箱为单开门,采用双层耐老化硅橡胶密封。

(3)箱门上设有观察窗.

(4)设备安装有开关控制的照明灯.

(5)防水旋转接头﹑频率转换系统安装在试验箱的右面

三、设备材质：

(1) 淋雨试验箱外壳冷轧钢板喷涂/工作室内壁采用SUS304镜面不锈钢板加工成型。

(2) 淋雨试验箱专用电机、离心对流风扇

(3) 温度测量采用进口PT-100传感器.

(4) 硅橡胶密封条,进口防水密封旋转接头

(5)流量调节阀，调速电机。

(6)试样架及试样架旋转结构,玻璃观察窗。

(7)旋转角度﹑频率转换控制系统。

四、主要技术指标：

1、温度范围：常温

2、喷水管弯半径：375mm

3、喷水管弯内径：16mm

4、喷水管摆动幅度：60°、90°、135°

5、喷嘴孔直径与间距：0.4mm/50mm

6、工作室尺寸：深800×宽800×高800mm (可根据客户要求订制合适尺寸)

7、箱体尺寸：深1070mm×宽1350mm×高1850mm

8、淋雨水压：约80Kpa～892Kpa

9、水流量可调：流量为0.6L/min

10、试验台面积：￠350mm

11、工作台转度：1～17r/min

12、散水孔孔径：约1mm

13、散水孔孔数：约100个

14、淋水距离：1m

15、夹角喷射杆：0°～90°可调

16、喷嘴距物品：不大于250mm

17、水流供水量：25.4L/min可调

18、摆动频率：变频器调器调速

19、淋雨试验箱能满足水试验中的摆动管法(Rb2.1)和手持洒水器法(Rb2.2)

20、电源电压：380V
