进口温湿度振动三综合试验箱

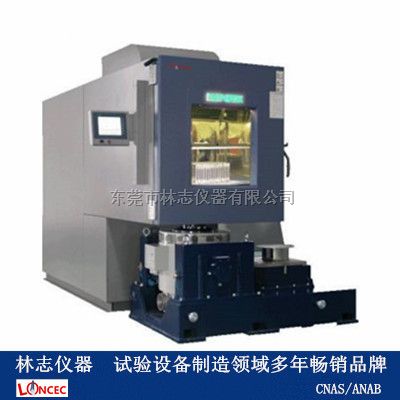

LZ-THV-1000  温湿度振动三综合试验箱

一、设备简介：

    温湿度振动三综合试验箱具有振动控制系统、恒温恒湿控制系统，可分别就高低温、恒温恒湿、振动作个别测试或复合测试均可。本机采用移动式轨道设计，可轻易操作复合试验或个别功能试验。操控界面采用大型液晶体LCD中英文设定显示之可程控系统，具100组程序记忆容量。具有RS-232C计算机接口装置。

二、结构特征：

1、主体部分：温湿度振动三综合试验箱主体外壳采用优质A3钢板并且经过喷塑处理，内胆采用SUS不锈钢镜面板，保温介质为

超细玻璃棉；

2、循环方式：顶部离心风叶送风，底部回风；

3、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭；

4、采用无反作用门把手，操作更容易；

5、机器底部采用高品质可固定式PU活动轮；

6、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜（可清楚观察试验过程）；

7、引线孔（机器左侧）可外接测试电源线或信号线使用（直径50mm）；

三、标准依据：

温湿度振动三综合试验箱是依据以下标准制作

GB/T2423.102-2008

GB/T2423.1-2008

GB/T2423.2-2008

GB/T2423.3-2006

GB/T2423.10-2008

JJG190-97《电工电子产品基本环境试验规程  KC：高温试验方法、低温试验方法、湿热试验方法振动试验方法》以及相关标准进行各种环境试验。

四、技术指标：

1、温度范围：-40℃～150℃

2、湿度范围：40～98%R.H

3、温度均匀度：±2℃  （空载时）

4、温度波动度：±0.5℃ （空载时）

5、湿度波动度：±2%

6、温度偏差：±2℃

7、湿度偏差：±2%

8、升温时间：-20℃～120℃≤1H

9、降温时间：室温降到-20℃≤45M （空载时）

10、时间设定范围：1～9999H

11、正弦波：2.94kN（300 kgf）

12、频率范围：5-2000HZ

13、加速度：980m/s2（100g）

14、速度：1.1 m/s

15、移位：25mmp-p

16、运动部件有效质量：2.7kg

17、载荷：120 kg

18、台面尺寸：?150mm

19、振动方向：温湿度振动三综合试验箱振方向为上下垂直

四、控制系统：

1、智能型双路高精度数显P?I?D微电脑控制仪表（可直接显示湿度的百分数值，不用温湿度转换对照）；

2、薄膜式 KEY BOARD；

3、具有断电记忆功能，复电时可继续剩余之试验过程；

4、温度控制均采用P?I?D+S?S?R系统同频道协调控制，可提高控制元件与界面使用之稳定性及寿命；

5、温湿度振动三综合试验箱采用触控式设定、数位及直接显示；

五、振动系统

1、振动发生器：采用日本ThreeBand公司圈绕制用粘合剂，日本IMV公司励磁温度传感器，日本东布制作

所动圈用不锈钢网板；

2、低噪音风机；

3、开关式功率放大器：采用西门子开关、接触器、日本三洋电机功率模块、美国摩托罗拉功率放大器件、日本富士电机功率模块保护超快熔断器；

4、数字式振动控制仪主要配置；

6、DSP接口箱（内制2通道电荷放大器）、工控计算机CPU PIV2.0G、内存256MB、60GB硬盘、光驱52X、17寸纯平显示器；

六、使用环境：

1、环境温度：常温环境下-10℃45℃

2、环境湿度：≤85%R.H

3、电源要求：AC380V±10% 三相电

4、空间要求：温湿度振动三综合试验箱周围至少隔出一米的空间以备维护。
