盐雾腐蚀试验箱

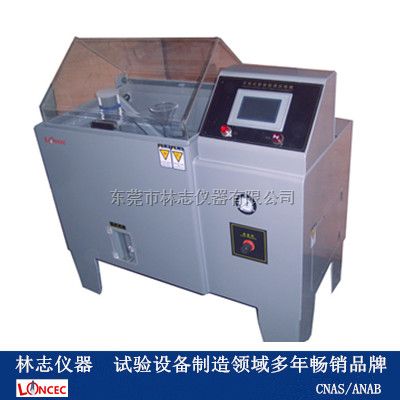

LZ-SF-90A  盐雾腐蚀试验箱

一、简介：

    盐雾腐蚀试验箱用于评估各种材质的表面经过喷涂处理、电镀处理、阳极处理、防锈油处理等防护措施后的耐腐蚀能力。

二、标准依据：

盐雾腐蚀试验箱依据ASTMB117、ASTMG85、ISO9227、GB2423.17、MIL-STD-810F、BS3900F4&F9、GJB360、GJB548、GJB 150、DIN50.021等标准制作。

三．结构及特点：

1.实验室内部

  A、喷     塔：盐雾腐蚀试验箱内藏式玻璃喷头置于喷管内部，喷雾经由塔管引道再经锥形分散器分散到实验室内部；

  B、喷雾调节器：调整喷雾量的大小，调高喷雾量增加，调低喷雾量减少；

  C、盐水预热槽：位于喷塔底部，此槽之盐水是经由盐水补充瓶注入预热槽，预热槽之水位是由浮球控制，可自动控制水位，槽内底部有清洗用之排水口由硅胶塞控制；

  D、收  集  器：喷嘴所喷出落雾量，以自有落体方式于80cm2之漏斗杯内，再由道管流至计量杯内。

  E、湿  球  杯：L形湿球杯乃属运用湿度时装水之容器；

  F、置  物  架：此架由塑钢制成，故集中点重量以不超过2kg为限，如分散放置尚可承受10kg以内。置物架两旁有上下二排圆孔，是放置置物棒以垂直面分15度，30度角用；

  G、过  滤  器：用于过滤盐液中之杂质，确保喷嘴不被杂物堵塞；

 H、加 热 水 槽：此水槽附着于实验室底部，用于装水加热保持实验温湿度平稳，其功能加热，保温。

2.试验室周边

　A、干湿球温度计： 读取试验室内之温湿度；

　B、计   量   桶： 收集每次试验之喷雾量，50ml之刻划；

　C、密  封  水  槽： 利用水封原理，以避免盐雾外泄；

  D、饱 和 空 气 桶： 盐雾腐蚀试验箱放置于控制箱底部，其功能在于空气经由此桶加温、加湿，达至饱和湿度后作用于喷嘴喷雾；

　E、盐 水 补 充 瓶：自动补充盐水预热槽之盐液；

  F、试    验    盖：屋顶式斜角100度透视盖，用于覆盖于试验室上方结合为一体，带气动开盖撑竿，可任意开启盖子角度。

  G、调    压    阀：此阀用于气压过高过低时，藉压力表显示来调整试验室压力（试验条件1kg/cm2）；

  H、压   力   表：此表指针所显示之压力是空气经由饱和空气桶加温，传达喷嘴时所达到的压力（试验条件1kg/cm2）。

  I、排   气   管：21/2″口径管路，结合此排雾于室外，不可有积水之现象，使其雾气自然排出；

  J、排   水   管：1/2″口径管路，结合排水管于水排沟，使其废水由此排出；

  K、入   水   口： 自动补充试验室及饱和桶之水至正常使用状况。

3.控制系统：

   A、盐雾腐蚀试验箱温度控制器：控制实验室之温度，依标准温度设定，盐水试验35℃，耐腐蚀试验50℃；

   B、饱和空气桶温度控制器：控制饱和空气桶之温度，温度设定盐水试验47℃， 耐腐蚀试验63℃；

   C、计  时  器：可调式0.1s-9999h， 可任意设定实验所需时间，终了自动停机；

    （注：A型 AD型以上配置有间歇喷雾时间定时器，普通机型无此功能）

   D、累  时  器：直读式0-9999.9h，可指示试验时间之累积，用于记录仪器工作总时间；（只限于普通型）

   E、加热水槽温度控制器：控制加热水槽之水温，此控制器是配合实验室温度控制本试验机四周之环境温度变化差异过大时，亦需配合调整，其设定方式位于控制箱内；

　　a、盐水喷雾试验：实验室温度控制器设定35℃，加热水槽温度控制器设定为47℃（40℃-50℃）；

　　b、耐腐蚀试验：试验室温度控制器设定为50℃，加热水槽温度控制器设定为65℃（60℃-70℃）；

  F、电源开关：发光翘板式，控制全机之总电源；

  G、即时喷雾开关:此功能为打开开关后直接喷雾,不受其它外在逻辑条件限制.

  H、延迟喷雾开关:此功能与即时喷雾是从属关系，即：即时喷雾>延迟喷雾.当此功能打开后只有试验温度和饱和温度达到设定值后才会打开喷雾动作.否不喷雾、不计时。

  I、定时喷雾开关:可调式0.1S-9999 H和 可任意设定试验所需时间,终了自动停机. A型 AD型以上配置附有声光提示。

  J、间歇喷雾开关:此功能是针对特殊行业和特别要求而设定,在一个试验时间段内(即定时喷雾的设定值内)进行喷雾和间歇循环动作至定时喷雾完成. （普通型无此功能）

  K、箱内除雾开关:当在试验时需查看试验状态时和试验完成时以最快的方式将试验箱内的盐雾排除,以看的更清或不让多余的盐雾在打开顶盖时散发到四处而影响其它仪器设备和产品,此功能与喷雾不能同时使用.

  L、盐雾腐蚀试验箱气动开箱开关,此功能为点动自锁开关,当要打开试验箱时只需点动此开关上面的0点位,此时试验箱门自动打开,当点动1点位此试验箱门自动关闭.(120A以上机型有此配置)

注:此功能必需保证供气正常

  M、超温警报灯：加热槽之温度超出设定值后，则此灯亮并切断加热电源；

  N、低盐水警报灯：盐水预热槽之水位低于下限，则此灯亮。（此灯亮后盐水还能使用10小时左右）

  O、结束指示灯：计时设定所需时间终了，此灯亮并自动停机并切断相应的加热电源；

  P、左方低水位警报灯：加热槽之水位低于下限，则此灯亮并切断相应的加热电源；

  Q、右方低水位警报灯：饱和桶之水位低于下限，则此灯亮，并切断相应的加热电源。

4.试验箱特点

  A、整台PVC板制，内部采用先进的立体补强技术，结构强实，永不变形；

  B、盐雾腐蚀试验箱采用自动/手动加水系统，具有水位不足时能自动/手动补充水位之功能，试验不中断A型 AD型以上配置有此功能；

  C、精密玻璃喷嘴，使用4000小时保证无结晶阻塞；

  D、控制仪表均在同一机板，操作简便，且一目了然；

  E、附双重超温保护，水位不
