卧式拉力测试机

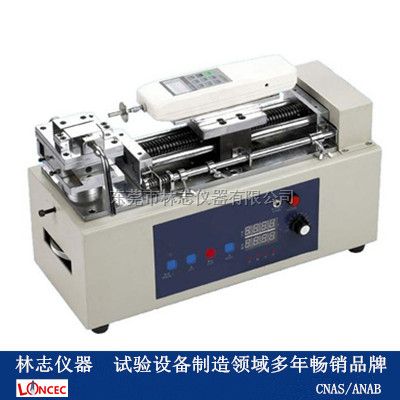

LZ-HE-500N卧式拉力（插拔力）测试机

一、仪器简介：

    卧式拉力(插拔力)测试机适合连接器、插头插座等接插件产品作插入、拔出之力量及抗疲劳寿命测试。具有操作简便、准确、可靠、实用等特点。

二、技术参数：　　

1、荷    重：50kg

  2、运行速度：0-250mm/min

  3、行程：150mm（不带夹具）/120mm（带夹具）

  4、次数设定：9999四位数

  5、相对湿度：≤80%

  6、无明显振动及腐蚀性气体的场所

　7、工作电压：AC220V±2%  50Hz±1%

三、功能简介：

    卧式拉力(插拔力)测试仪主要用于测试公插从母插拔出时所需的力及插入时最小的力。本机配置力量数显表。以具体数值显示力的大小。

四、操作方法：

1、检视输入电压是否220V。

2、接上电源插头线，打开电源开关。

3、检视总计数器显示是否是零。

4、指示灯亮时，设定试验插拔次数（调节计数器）。

5、将推拉力计在夹具上设置好（注意不要碰伤夹具）

6、将调速器速度旋至最慢，再逐渐调高到需要的速度。

7、在做拉力试验时,注意试验行程,将感应档位调整到位置(即导杆上的活动定位栓),以免将拉力表损坏.

8、将待测产品放置夹具间时，调节产品至位置及合理调节两个定位栓。

9、 一切设置完成后，启动试验，每来回一次总计数自动计数一次，当计数次数已满，试验结束，仪器停止工作；若再次试验时，需在总计数上按“RESET”来复位，方可启动仪器时行工作。

10、 卧式拉力(插拔力)测试仪试验时观察数显表上面显示力度，即为拉力。
