脚手架扣件强度试验机

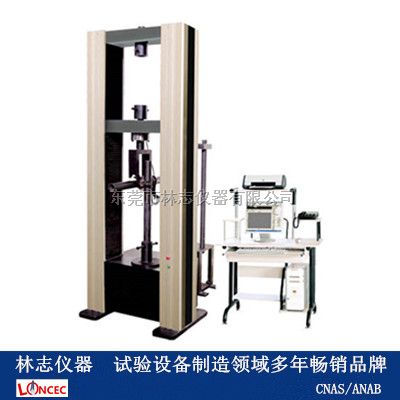

LZ-SF-100D脚手架扣件强度试验机

一、仪器简介：

    脚手架扣件强度试验机广泛用于脚手架扣件：直角扣件、旋转扣件、对接扣件、对于外径为48.3mm的的脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、抗压的所有力学性能的检测。更换夹具也可广泛适用于金属、非金属材料的拉、压、弯剪等力学性能试验。配以种类繁多的附具，还可用于型材和构件的力学性能试验，以WINDOWS为操作界面的控制与数据处理软件，实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎完美的实现试验力、变形及位移等参数的闭环控制，可实现恒应力、恒应变、恒位移等控制模式，并且各种控制模式之间可以平滑切换。在试样变形大，试验速度快的绳、带、丝、橡胶、塑料等材料试验领域，同样具有非常广泛的应用前景。脚手架扣件强度试验机适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、建工建材等试验领域。

二、标准依据：

    脚手架扣件强度试验机依据标准GB/T228-2002《金属材料室温拉伸试验方法》、GB/T7314《金属压缩试验方法》

、GB/T5725-2009《安全网》、GB/T15831-2006《钢管脚手架扣件》等标准制作。

三、重点描述：

㈠电气部分：

1、脚手架扣件强度试验机符合GB15831-2006等多种常用国家试验标准；

2. PCI总线标准，微机自动识别和安装，做到“即插即测”；

3. 软件运行在Windows98/2000/XP操作系统；VC++语言编程。

4. 电子测量系统无电位器等手调元件，保证互换性，方便维修更换；

5. 内建大规模CPLD可编程器件，具备高速运算能力，实时处理数字信号；

6. 自动调零，传感器全量程测量，无须换档

7. 实时记录、动态显示试验曲线，并且实时展宽显示量程；

8.控制方式、控制速度随意设定，无切换冲击；

9. 试验过程可以动态切换控制模式、无级变速、平稳过渡；

10.提供可编程自动试验程序，可以创建、修改、保存自动试验程序及其参数，例如扭转各个加载阶段。

11. 脚手架扣件强度试验机采用人机交互方式分析计算被试材料的机械性能指标。

12. 采用标准数据库管理试验数据，支持批量试验；

㈡控制软件：

1、计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

2、保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。对于负荷、变形通道可实现自动标示，直观方便。

3、批量试验可实现曲线的分层次显示，曲线自动跟随。

4、该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。

5、监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

6、软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。

7、结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。

8、可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

9、曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。

结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

10、力接口：脚手架扣件强度试验机力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

11、变形接口：变形通道接口及试验软件可根据用户需要配备各种类型的引伸计，并可进行标定、修改参数及正常试验。

12、数据采样频率：可根据用户试验要求选择高速采样频率。

13、特殊附具：脚手架扣件强度试验机除配有标准附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张等）。

四、关键配置：

　　a) 100kN主机一台；（铝合金外罩）

　　b) 钢管脚手架专用附具；

　　c) 高精密丝杠2付；

　　d) 高精密进口伺服调速系统一套；

　　e) 精密减速系统；

　　f) 高精密光电编码器一支；

　　g) 高精度负荷传感器；

　　h) 联想品牌计算机；

　　i) A4喷墨打印机；

　　j) 软件一套；

五、主要技术指标：

1、试验机等级：1级

2、试验力指标：

   值： 100kN

   测量范围：2%-100%

3、准确度：优于示值的±1％

   分辨率：±200000码

4、测量精度：优于示值的±1％

   分辨率：0.001mm

5、速度：

   范围：1mm/min ~ 200mm/min无级调速

   准确度：优于示值的±1％

6、主机电源：0.75kW、AC220V±10%、50Hz、单相

7、试验空间：

   拉伸行程：600mm

   压缩行程：600mm

   试验宽度：400mm
