刹车片剪切强度试验机

LZ-BP-100D刹车片剪切强度试验机

一、设备简介：

   刹车片剪切强度试验机是专门道路车辆、制动衬片等机构而设计的新一代微机控制压剪试验机。本机完全符合《GB/T22309-2008 道路车辆制动衬片盘式制动块总成和鼓式制动蹄总成剪切强度试验方法》。该试验机主机与辅具的设计借鉴了先进的技术，外形美观，操作方便，性能稳定可靠，无污染，噪音低，效率高。而且所有试验操作均可以通过鼠标在计算机上自动完成。刹车片剪切强度试验机良好的人性化设计使试验操作更为简便。

二、技术指标：

1、试验力： 100kN

2、测量范围： 试验力的2%—100%(四档)

3、试验机精度级别：1 级

4、试验力准确度： 刹车片剪切强度试验机优于示值的±1%

5、横梁位移测量： 分辨率为0.01mm

6、变形准确度： 优于±1%

7、调速范围： 1-200mm/min

8、试验空间： 600mm

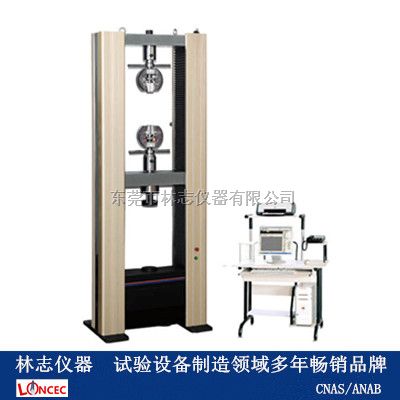

9、主机形式： 门式框架结构

10、主机尺寸： 740×500×2000

11、重量： 刹车片剪切强度试验机重约500Kg

12、工作环境： 室温～45℃，湿度20%～80%

三、主机及控制系统介绍：

1、主机：

1.1 该机采用单臂式双空间结构；上拉、下压。

1.2 调速系统采用伺服电机和调速器，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达1～300mm/min。

1.3 传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

1.4 万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

2、刹车片剪切强度试验机控制系统、操作软件及数据处理系统

2.1 鼎升计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以

对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access 常用数据库或SQLserve 大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000 报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间、变形的原始数据及由此派生的曲线。

2.2 保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3 对于负荷、变形通道可实现自动标示，直观方便。

2.4 批量试验可实现曲线的分层次显示，曲线自动跟随。

2.5 该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。

2.6 监测试验过程：对试验过程中的试验力、变形、位移、曲线等多种参数可实现实时显示。

2.7 软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8 结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9 可根据用户需要选择负荷～变形、负荷～时间、负荷～位移、位移～时间、变形～时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10 曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。

2.11 结果对比功能：刹车片剪切强度试验机可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.12 力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

2.13 变形接口：变形通道接口及试验软件可根据用户需要配备各种类型的引伸计，并可进行标定、修改参数及正常试验。

2.14 数据采样频率：刹车片剪切强度试验机可根据用户试验要求选择高速采样频率。

3、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具（如土工布、铝箔、纸张等）。
