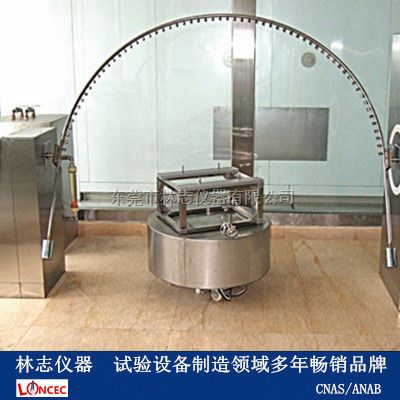

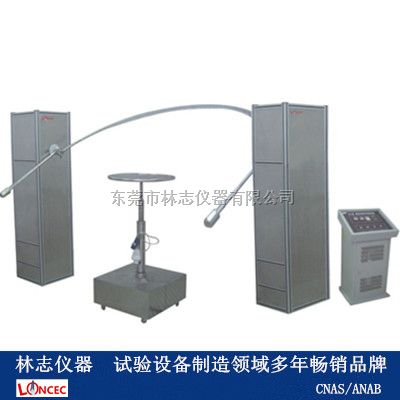

摆管淋雨试验装置

LZ-ART-080摆管淋雨试验装置

一、摆管淋雨试验装置简介：

   该仪器设备可以用来考核和检测电工、电子产品外壳和密封件在的耐水密封试验，看其经过IP等级防水测试后是否能正常工作。该设备能逼真模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

二、摆管淋雨试验装置特征：

1、摆管和转台分别独立的控制系统；

2、采用进口变频器控制转速，有效保证试验按标准运行；

3、时间设定分别控制几个独立的系统；

4、进口执行元器件；

5、配备水过滤器；

6、无熔丝保护开关；

7、具有自动关机等保护；

8、具有过载、漏电、全护套式接线端子。

三、摆管淋雨试验装置特别注意：

1、本机为敞开式的仪器，需安装在特设的实验室内对产品进行人工模拟淋雨试验。

2、模拟自然情况下的降雨测试，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

四、摆管淋雨试验装置标准依据：

 本仪器依据GB 2423.38-2005《电工电子产品基本环境试验规程  试验R：水试验方法》，及GB 4208—93、GB 4706、GB 7000国际标准设计制作，完全满足IP等级防水的试验。

五、摆管淋雨试验装置技术指标：

1、样品架转速：1--3 r /min可调

2、样品架承重：50kg

3、摆管半径：R1000㎜

4、试验台面尺寸：?500㎜（可根据客户需要设计）

5、摆管喷水孔径：? 0.1㎜ 或 ? 0.4㎜

6、摆管孔间距离：50mm

7、摆管喷水孔数量： 41--62个

8、摆管摆幅：±60°、±90°、±180°可调

9、摆管总水流量： 2.9—4.3L/min可调

10、每孔平均水流速度：0.07L/min

11、设备电源：AC380V
