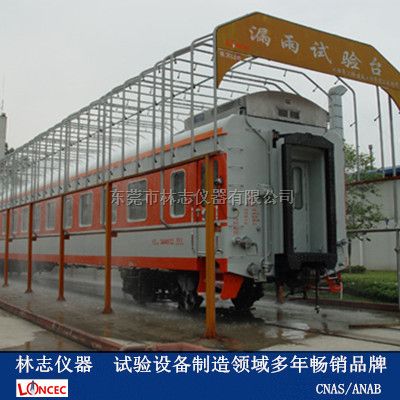

客车淋雨实验台

LZ-PCR-12480客车淋雨实验台

一、客车淋雨实验台简介：

    本实验室是依据《客车防雨密封性试验方法》GB/T 12480--90设计制作的车辆防水性能测试的试验设备。整套装置包括水泵、电气装置、淋雨台、水回收重复利用系统。可达到防水级别IPX5,、IPX6的测试。另可根据客户要求定制特殊淋雨试验台。

二、客车淋雨实验台用途：

   可作为新车型定型试验、车辆年检等项目的淋雨密封性检测。装置设置淋雨喷淋系统，对车辆的顶部，底部及左右侧面进行淋水试验。

三、客车淋雨实验台结构特征：

1、淋雨装置为循环过滤系统，主要由水泵、压力自动调节阀、水压表、主管路、分管路、支管路、流量计、节流阀、喷嘴、喷嘴架、喷嘴架驱动调整机构及蓄水池构成。由喷嘴及喷嘴架构成前后左右及顶部五个喷淋面，各喷嘴与支管路连接。在通向前喷淋面及通向其它喷淋面的分管路起始端分别设置流量计和节流阀。系统管路压力可设定为（150±10）KPa。各喷淋面含盖淋雨试验所涉及的外形尺寸（依据受检实物来定）车型的各受检部位，喷淋面为移动式以适应车辆外形及尺寸的变化。

2、地面为钢筋混凝土结构,并在中间和二面设有落水沟,落水沟水均流入沉淀池,经沉淀过滤后循环使用。

四、客车淋雨实验台特点：

1、支架结构在保证防锈的同时保证美观大方。

2、车辆防雨密封性试验装置要保证从各个方向对工件喷水，避免出现喷水死角和降雨空白区域，并保证喷水压力达到要求。

3、设备操作简单易懂，零部件检修，维护方便。

五、客车淋雨实验台技术指标：

1、顶部的降雨强度≥10mm/min

2、侧面降雨强度为≥6mm/min。

3、车顶盖喷水面积大于车顶垂直投影面积。

4、喷头与车体外表面最小距离为620mm。喷头与车顶最小距离为700mm

  ①前风窗、后窗、侧窗 620mm

  ②顶部 700

5、在各喷淋面支管路上均匀安装淋雨喷嘴，喷嘴横向及纵向间距为400mm，保证对试验车体表面各受检验部位处于淋雨区域内。

6、喷淋面支管路做成前、后、左、右侧及顶面五个支路架，各个支路上均安装流量计和压力调节阀。

7、喷嘴数量：喷嘴数量：前、后、侧各224个，左、右两侧各656个，顶盖为574个。

8、喷嘴采用出水呈60°圆锥体形状的可调球形螺纹喷嘴。
