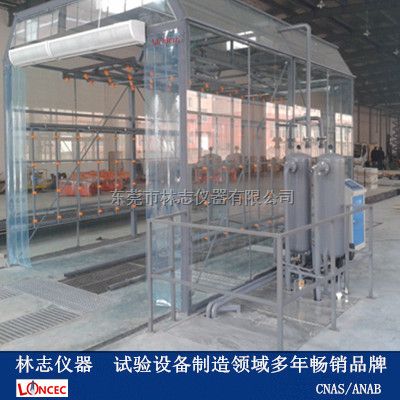

汽车淋雨实验室

LZ-PCR-476 汽车淋雨实验室

一、 汽车淋雨实验室简介：

    该实验室是用作被试产品在淋雨条件下，产品防止雨水渗透的能力和遭到淋雨时或之后的防雨性能。依据QCT476—2007《客车防雨密封性试验方法》设计制作，用于检查车窗与天窗安装是否正常，密封性能是否可靠，安装方法是否正确，同时本试验室考核电工电子产品外壳/密封件的防水性能测试，为改进产品和研发提供参考依据。

二、 汽车淋雨实验室设计思路：

1、最主要的淋雨区是采用喷射的方式并达到一定的淋雨强度喷射车窗表面，同时设有污水处理装置，将循环水进行过滤处理，去除泥砂及杂质，使其达到循环使用水的标准。淋雨房框架结构现场焊接而成。

2、该淋雨实验室主要用于检测汽车的水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备。

三、 汽车淋雨实验室技术指标：

⑴整体指标：

1、设备功能：用于汽车的淋雨实验。

2、淋雨强度：前部平均为12±1mm/min,两侧及上、下、后为平均8±1mm/min。

3、电源：AC 三相380V±5% 50Hz

4、喷嘴喷射压力:150kPa±10 kPa

5、用途：适用于检测汽车侧窗与天窗的水密封性，通过淋雨房，把淋雨检测的条件与外面自然状态相类似，来确认汽车的水密封状态的设备，对可能漏雨的部位实施硅防水。

6、压力表：在水泵的出口处安装压力表，压力：0-0.5 MPa。

7、流量计：在水泵的出口调流阀后安装流量计，流量：0-25m3/h

8、淋雨检测房框架外廓尺寸（长×宽×高）mm：16000×5600×5000

⑵水泵指标：

1、两侧面供水离心清水泵

● 流量Q：45m3/h

● 扬程H：45M

● 功率：11KW

● 数量：1台

2、后面顶面与底面供水离心清水泵

● 流量Q：40m3/h

● 扬程H：45M

● 功率：11KW

● 数量：1台

3、后供水离心清水泵

● 流量Q：40m3/h

● 扬程H：45M

● 功率：2.2KW

● 数量：1台

4、排污系统潜水泵

● 流量Q：15m3/h

● 扬程H：45M

● 功率：2.2KW

● 数量：1台

四、 汽车淋雨实验室补水系统：

    为了及时给水池补水，特设计一套补水系统，补水系统由进水管、电磁阀、水位开关，球阀等组成。循环水池补水自动操作，减少工作量，加强系统运行的稳定性。

1、在补水管末端设置浮球式机械开关装置，当补水达到设定的液面时，机械装置关闭补水管。

2、进水管采用DN32镀锌管保证供水量。

五、 汽车淋雨实验室结构特征：

1、喷淋系统：

   整个淋雨房体喷淋系统主要由管路、喷嘴、阀门、过滤器、水泵、显示装置等组成。

2、淋雨区：

   汽车窗的防雨密封性试验装置要保证从侧面和顶部方向对汽车窗喷水，避免出现喷水死角，保证喷水压力、流量对应于汽车各部位达到国标要求。淋雨房框架结构在保证防锈，防震的同时做到简洁美观，整个设备操作简单，便于零部件的检修和维护。

本设备主要包括：喷淋系统、补水系统、水循环系统、排污系统、电控系统等组成。

3、喷嘴：

   ①采用可调节的塑料喷嘴。喷射状态为实心圆锥型，锥角为60度。喷水角度，顶部喷嘴与水平面垂直，喷嘴设计符合国家标准。喷嘴以方格阵列，喷淋面积内无空白区域。喷嘴可根据喷射角度作适当调整。根据设计依据在淋雨房内布置6面喷水嘴，喷嘴横向及纵间距为400mm,总计850只喷水嘴，顶部240个喷水嘴，左侧面210个喷水嘴，右侧面210个喷水嘴，底部130个喷水嘴，正面30个喷水嘴，尾部30个喷水嘴

   ②喷嘴与对应车身外表面距离:车顶700mm,两侧距离为620mm,无可移动式喷嘴。

   ③顶部喷嘴的轴线与水平面垂直，侧面喷嘴的轴线与车辆 纵向对称面垂直。

4、管道：
