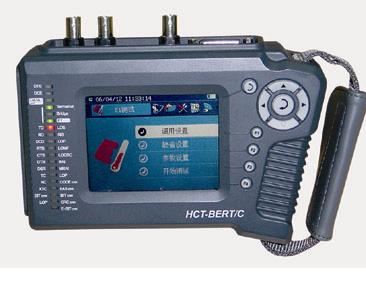

HCT-BERT/C是一款真彩屏、图形化、全中文操作界面的手持式E1/数据误码测试仪表。用于E1/G.703线路的现场维护和分析，以及数据线路(V.35，V.24/RS232,RS449,RS530,X.21)的误码测试。EB-2048功能全面,操作方便,既可按照G.821,G.826,M.2100等国际标准进行测试结果的分析、显示,还可根据用户的要求对测试数据进行存储、统计、分析，是线路质量测量的理想工具。
功能特点
● 真彩屏、图形化、全中文操作界面
● 多种类型E1差错分析，包括E1帧、图案、CRC、和BPV分析
● 误码性能分析（G.821,G.826，M.2100）
● E1信号频偏测试
● 可对E1线路的各个时隙进行设定（FAS,CAS）
● 可对E1信道中的时隙进行抽取和插入（N × 64K数据）
● 对信令的ABCD比特进行设定，显示
● 对0时隙的Sa比特进行设定，显示
● 数据端口的误码测试（接口形式：V.35，V.24/RS232,RS449,RS530,X.21）
● 离线分析BERT性能
● 可存储100个配置和测试结果文件，由用户存储或调出。 |
|
|
● PC终端本地或远程控制
● 直方图直观显示
● 多种测试结果输出方式：内部存储结果、液晶屏显示、并行口打印
● 内置大容量充电电池，便于现场携带使用。
接口形式
E1接口：RJ45(平衡)、BNC（非平衡）
数据接口： DB26(母)
时钟接口： PCM
打印口：DB15 (母)
控制口：USB
基本应用
E1线路误码测试
成帧与非成帧的端到端测试
成帧监测
分时隙的抽取和插入
数据线路误码测试
DTE/DCE n ×64k 同步测试
DTE/DCE 低速率，同步/异步测试
常用BERT测试
G.703 E1口 BERT测试：
|
BERT 码型 |
63,127,511,2047 ， 2 23 –1 ， QRSS 等多种码型及用户 编程 |
|
BERT 显示格式 |
ITU G.821, ITU G.826, ITU -M.2100 |
|
BERT 发送差错率 |
强加单一差错，强加 10 -3 到 10 -7 差错率 |
|
性能分析 |
Logic, Frame, CRC, BPV, E-bit 差错，接收计数，误码秒，无误码秒，误码率 |
|
E1 分析方式 |
信道图示， Sa 比特，信令 ABCD 比特等 |
|
E1 口
规格 |
收发速率 |
2048K bit/s ± 3ppm. @25 o C |
|
线路编码 |
HDB3 |
|
脉冲特性 |
符合 ITU-T G.703 |
|
时钟设定 |
内时钟，外时钟，恢复时钟，数据口时钟 |
|
帧结构 |
不成帧，成帧； FAS,FAS+CAS; 带 CRC, 不带 CRC 。 |
数据端口误码测试：
|
|
DTE 或 DCE 同步误码测试 |
DTE 或 DCE 低速同步 / 异步误码测试 |
|
接口 |
V.35 ， V.24/RS232,RS449,RS530,X.21 |
V.24/RS232,V.35 ， RS449,RS530,X.21 |
|
速率 |
N X 64K (64K…2048K) |
异步： 50 – 115.2K bps ；
同步： 150 – 72K bps |
|
BERT 码型 |
63, 127, 2 9 -1 (511), 2 11 -1 (2047), 2 15 -1 ITU 标准等 |
63, 511, 2047, FOX, SPACE, MARK, and ALT | |
