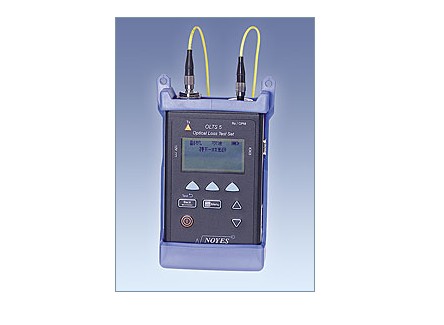

美国罗意斯（Noyes）OLTS5系列光万用表 |
|
|
|
特点:
? 内置双波(LD)光源和功率表
? 自动双向双波插入损耗测量
? 光功率表和光源手动测试
? 内存达1000个双向双波数据
? 快速串联数据至PC机
? 视窗ò软件包供查阅,编辑之用
? 采用五号硷电或AC适配电源,或内置镍氢电池(选件)
应用
? 检验和核实单模光纤在1310/1550nm 或
1550/1625nm的插入损耗
? 检查光纤功率电平
? 设备和光缆的寻错工作
? 测试报表与存档
概述
OLTS5 光损耗测试仪是提供端对端的1310/1550nm 或 1550/1625nm单模测试。OLTS5分自动和手动状态。在“双机”的自动测试状态时，一对OLTS5可用作双向和端对端损耗测试。测试和启动均由设定为主机的一方的用户控制，测试的进程和结果显示在副机(注解一)，而测试的所有结果可从主机查阅及存储。亦可以预设门限值提供通过/检查结果。在“单机”的自动状态时，OLTS5能够为那仍放在卷筒上的跳线和光缆进行双向双波测试。 在手动状态时，单独的OLTS5可作为一台双波长光源或功率表使用。OLTS5能够存储达1,000条光纤的双波双方向测试数据，并通过PC串口和视窗ò软件包进行编辑和打印。 OLTS5使用五号电池（AA）或（选配件）镍氢电池操作。
技术指标
发射端（光源）规格
|
型号 |
OLTS 5-3 |
OLTS 5-4 |
OLTS 5-5 |
OLTS 5-6 |
|
中心波长 |
1310/1550 ?20nm |
1310/1550 ?20nm |
1550 /1625 ?20nm |
1310/1550 ?20nm |
|
发射源 |
激光 |
|
安全级别 |
类（FDA与IEC） |
|
输出接头 |
FC、或 SC(选其一) |
|
输出功率 |
-10dBm* [额定]；(-5dBm选件)，/9?m单模光纤 |
|
稳定度 |
?0.1 dB/8 小时 |
|
分辨度 |
0.01 dB |
接收端（光功率计量）规格
|
校准波长 |
850,980,1300,1310,1480,1550,1625nm |
|
探测器 |
InGaAs |
|
OPM(手动)
功率表量程 |
+6 ~ -70 dBm |
+26 ~ -50 dBm |
+6 ~ -70 dBm |
+16 ~ -60 dBm |
|
OLTS(自动)
插入损耗量程 |
40dB |
25dB |
40dB |
25dB |
|
适配盖类型 |
可参照附表 |
|
准确度
（-10dBm/25oC） |
?0.25 dB |
一般规格
|
显示 |
128 x 64 点阵LCD显示 |
|
电源 |
2块五号碱电池(或AC 适配器，
或NiMH电池[选配件]) |
|
电池寿命（典型） |
五号电池: 16小时/ NiMH电池：11小时 |
|
工作温度 |
0 ~ +50oC; 90%RH(无冷瀛) |
|
储存温度 |
-20 ~ +60oC；95%RH(无冷瀛) |
|
尺寸 |
185 x 111 x 46mm |
|
重量 |
550克 |
标准配置
OLTS5主机(1),交流适配电源(1),保护橡皮套(1), 便携式袋子(1), 1.5V电池(2), WinTest(视窗?)软件包,串连接线(1),使用说明书及用户预先选定功率表（OPM）适配盖(1)。 |
| |
