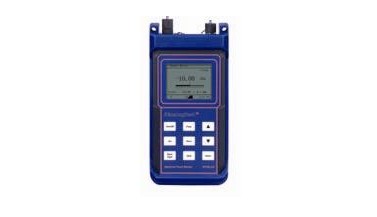

信维手持式光万用表(OTM)

  ShinewayTech? 的OTM系列手持式光万用表是一款业界的测试产品，具有便携、多功能、快速测试等突出特点，独到地具有在线功率监测功能，可以绘制功率变化曲线以直观地分析网络状况，利用其超大数据存储功能，可与PC机伴侣软件配合实现测量结果的后期处理、统计和报表。
     OTM光万用表是稳定激光光源与光功率计有机结合的多功能测量仪表，可方便实现光路的环路测试或双向测试。除完成、相对功率值测量外，还可自成系统完成光纤、光缆及无源器件的光损耗测量，适用于光纤通信、有线电视系统的野外施工、验收和维护工作，同样适用于实验室测试及科研生产工作。
     豪华型光万用表（OTM-20AV/BV/CV/DV）更增加了可见光故障定位测试功能。可见光源发出的红光可从光纤弯曲较严重的位置和覆盖层断点或裸纤处射出，也可以从连接不好的接头处射出，因此能够识别光跳线、跳线板、配线架、接头处的故障，是OTDR的完美补充，因为它能够找到其盲区内的故障点。


性能参数
型 号    OTM-20A    OTM-20B    OTM-20C    OTM-20D
光功率计部分
探测器类型    InGaAs
测量范围 (dBm) (1)    -70 ~ +10    -50 ~ +27
校准波长 (nm)    850,1300,1310, 1550    980,1310,1480,1550
分辨率(dB)    0.001
精度    ±0.25 dB (5%) @25℃& -10dBm(±0.5 dB@850nm)
光源部分
发射器类型    FP-LD
波长 (±20nm)    1310/1550    850/1300    1310/1550    850/1300
输出功率(dBm)    ≥ -7
谱宽 (nm)    ≤ 5
稳定度    短期：±0.05 dB/15min
             长期：±0.10 dB/8hr@1310/1550 nm; ±0.15 dB/8hr@850/1300 nm
调制波频率(Hz)    270, 1K, 2K
光接口    FC/PC(可互换SC,ST)
可见光源部分 (仅对应型号OTM-20AV/BV/CV/DV)
发射器类型    FP-LD
波长 (± 20nm)    650
输出功率(dBm)    ≥ -3
调制波频率(Hz)    1
光接口方式    FC/PC(可互换SC,ST)
其它参数
数据存储    共可存4000组
供电方式    双路供电: NiMH充电电池/ AC适配器
电池寿命    一次充电后: 光功率计单独工作≥80小时 ；
光源和光功率计同时工作≥35小时
工作温度    0℃ 到 50℃
保存温度    -20℃ 到 70℃
相对湿度    0到95%无结露
重     量    600g (1.3 lbs)
体     积(H×W×T)    196×100×44mm (7.7×3.9×1.7 inch)
