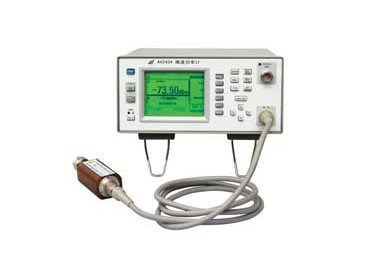

AV2434微波功率计
AV2434微波功率计是基于数字信号处理技术的新一代检波二极管式功率计，内置50MHz校准源，配接AV717XX系列二极管式功率探头，具有频率范围宽、功率动态范围大、测量速度快、测量精度高等优点。
功率测量包括RF和微波信号的平均功率、峰值、峰值-平均比。外部GPIB都可以用做时间门的测量。
AV2434微波功率计可通过前面板手动操作或GPIB遥控操作完成功率探头的校准和信号功率电平的测量。其卓越的性能完全满足雷达、通信、广播电视等领域射频与微波功率的测量。
主要特点：
● CW、调制信号平均功率、峰值功率、平均/峰值功率比、时间门测量功能
● 频带宽、动态范围大、灵敏度高、测量快速、准确度高、测量功能强
● GSM900，EDGE，NADC，iDEN，Bluetooth，cdmaOne，W-CDMA，cdma2000等预定义通讯信号平均、峰值、峰值/平均功率比测量
典型应用：
● 应用1：测量GSM的加强数字信号
进行通道设置、门设置、触发设置、设置显示、设置测量后，即可进行测量。如果需要加快测量速度，设置滤波器为手动方式，减小滤波器的值。相反，测量小功率信号需要提高测量的稳定度，则需增加滤波器的值。
AV7172X系列功率探头的输入功率是+20dBm。当直接测量发射信号输出时可能需接衰减器。将衰减器的值做为偏置值加到显示的测量结果中。
● 应用2：测量预定义通讯信号
可利用AV2434微波功率计对GSM900，EDGE，NADC，iDEN，Bluetooth，cdmaOne，W-CDMA，cdma2000等预定义通讯信号进行平均、峰值、峰值/平均功率比的测量。
技术规范：
1. AV2434功率计主机主要技术指标
| 型号 | AV2434 | |
| 频率范围 | 9kHz～110GHz(取决于配置功率探头) | |
| 功率范围 | -67dBm～+44dBm(取决于配置功率探头) | |
| 显示分辨率 | 对数方式为0.001～1dB，线性方式为1～4位 | |
| 校准源功率准确度 | ±1.2%(1mW)(23±5℃) | |
| 校准源频率准确度 | 50MHz±1.0%(23±5℃) | |
| 校准源源驻波比 | 1.06 |
(配接其它型号探头时，引入的功率测量不确定度曲线与此略有不同)
2. 与AV2434配接的功率探头的主要技术指标
| AV7171X系列CW平均功率探头主要技术指标 | |||||
| 型号 | 频率范围 功率范围 |
输入功率 | 功率线性度 | VSWR | 输入连 接器形式 |
| AV71710 | 10MHz～18GHz -67dBm～+20dBm |
+20dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+功率计零点设置引入的功率测量不确定 |
10MHz～50MHz：1.35 50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 |
N(m) |
| AV71711 | 50MHz～26.5GHz -67dBm～+20dBm |
+20dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+功率计零点设置引入的功率测量不确定 |
50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 18GHz～26.5GHz：1.37 |
3.5mm(m) |
| AV71712 | 50MHz～40GHz -67dBm～+20dBm |
+20dBm | +10dBm～+20dBm：±7%±0.8% -67dBm～+10dBm：±5%±0.8%+功率计零点设置引入的功率测量不确定 |
50MHz～2GHz：1.12 2GHz～12.4GHz：1.20 12.4GHz～18GHz：1.29 18GHz～26.5GHz：1.37 26.5GHz～40GHz：1.61 |
2.4mm(m) |
| AV7172X系列峰值/平均功率探头主要技术指标 | |||||
| 型号 | 频率范围功率范围 | 带宽 | 功率线性度 | VSWR | 输入连接器形式 |
| AV71720 | 50MHz～6GHz CW平均功率范围: -60dBm～+20dBm 调制平均功率范围: -47dBm～+20dBm |
300kHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
1.15 | N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -47dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71720A | 50MHz～6GHz CW平均功率范围: -60dBm～+20dBm 调制平均功率范围: -42dBm～+20dBm |
1.5MHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
1.15 | N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -42dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71720B | 50MHz～6GHz CW平均功率范围: -57dBm～+20dBm 调制平均功率范围: -37dBm～+20dBm |
5MHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -50dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
1.15 | N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -37dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71721 | 50MHz～18GHz CW平均功率范围: -60dBm～+20dBm 调制平均功率范围: -47dBm～+20dBm |
300kHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
50MHz～2GHz： 1.12 2GHz～12.4GHz： 1.20 12.4GHz～18GHz： 1.29 |
N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -47dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71721A | 50MHz～18GHz CW平均功率范围: -60dBm～+20dBm 调制平均功率范围: -42dBm～+20dBm |
1.5MHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -60dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
50MHz～2GHz： 1.12 2GHz～12.4GHz： 1.20 12.4GHz～18GHz： 1.29 |
N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -42dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71721B | 50MHz～18GHz CW平均功率范围: -57dBm～+20dBm 调制平均功率范围: -37dBm～+20dBm |
5MHz | CW平均功率方式： +10dBm～+20dBm： ±7%±0.8% -50dBm～+10dBm： ±5%±0.8%+功率计零点设置引入的功率测量不确定 |
50MHz～2GHz： 1.12 2GHz～12.4GHz： 1.20 12.4GHz～18GHz： 1.29 |
N(m) |
| 调制平均功率方式： +10dBm～+20dBm： ±7%±2% -37dBm～+10dBm： ±5%±2%+功率计零点设置引入的功率测量不确定 | |||||
| AV71722 | 50MHz～26.5GHz CW平均功率范围: -60dBm～+20dBm 调制平均功率范围: -47dBm～+20dBm |
