产品介绍

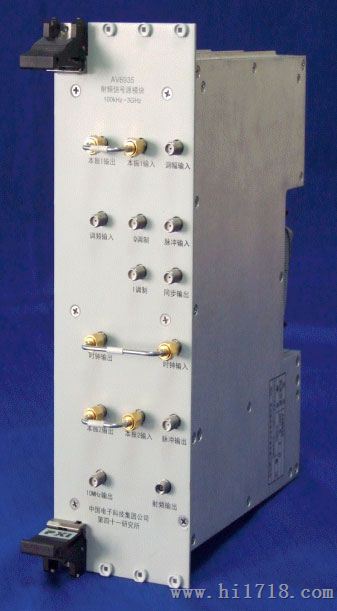

AV6935 PXI射频源模块
1. 产品主要特点及用途
AV6935 PXI射频源模块为符合PXI总线技术规范的射频信号发生模块，通过采用频率合成器的小型化技术、射频通道的集成化技术，有效地缩小了模块的体积，提高了可靠性的同时又能保证良好的指标性能。该产品具有频率范围宽、动态范围大、调制功能全等优点，是PXI微波测试系统中必不可少的模块，可广泛用于电子测量、移动通信、航空、航天等领域。射频信号源模块作为基本的信号激励设备，是组成PXI总线自动测试系统必不可少的基本模块。
2. 主要功能及指标
2.1 主要功能
● 具有产生100kHz～3GHz连续波信号的功能
● 具有频率调制、幅度调制和脉冲调制的功能
2.2 主要技术指标
| 频率范围 | 100kHz～3GHz | |
| 频率分辨率 | 1Hz | |
| 单边带相位噪声 | 全频段优于-70dBc/Hz(10kHz频偏处) | |
| 输出功率范围(25±5℃) | -110dBm～+10dBm(可设置-120dBm) | |
| 频率调制(载波频率≥10MHz) | 调制速率(3dB带宽) | 3kHz～25kHz |
| 准确度 | ≤±5%(调制率10kHz，调制频偏24.04kHz) | |
| 幅度调制(载波频率≥10MHz) | 调制速率(3dB带宽) | DC～100kHz |
| 准确度 | ≤±5%(10kHz调制速率,30%调幅深度) | |
| 脉冲调制(载波频率≥250MHz) | 上升/下降时间 | <200ns |
3.产品标准配置
(1) AV6935 PXI射频信号源模块1块
(2) AV6935 PXI射频信号源模块用户使用说明书1本
(3) AV6935 PXI射频信号源模块控制软件光盘1张
