VXI总线示波器模块

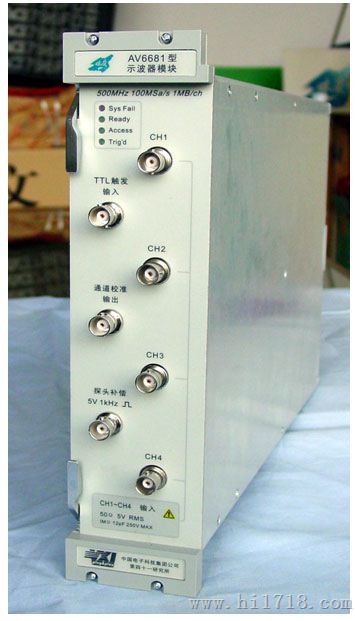

AV6681是一款4通道500MHz带宽的高性能VXI总线示波器模块，具有100MSa/s采样率、1MB存储深度,消息基、C尺寸、双槽模块，符合Plug&Play规范。提供波形采集、波形参数测量和数据采集能力，兼顾宽带信号测试和实时数据采集需求，广泛用于各种VXI总线自动测试系统。
主要特点：
● 实时数据采集：10ns的采样分辨率可以覆盖10ms的时间范围
● 顺序单次采样：连续获取1024个波形记录，适合连续单次事件的捕捉
● 重复采样能力：200GSa/s等效采样率，平均方式波形有效幅度分辨率12bit
◆ 标准脉冲参数测量
同时进行四个参数的测量。鼠标点击即可方便地选择测量的参数。
◆ VXI总线特性
512KB共享存储器，SCPI控制命令，Windows9x/NT/XP兼容的仪器驱动器和虚拟仪器面板。
典型应用：
通信、航空、船舶等设备维修维护系统以及电子设备试验系统。
技术规范：
| 垂直系统 | 带宽(-3dB) | 50Ω | DC～500MHz(≥10mV/div)；250MHz(<10mV/div) |
| 1MΩ | 200MHz(≥1V/div)；250MHz(<1V/div) | ||
| 输入耦合 | DC、AC、GND | ||
| 输入阻抗 | 50Ω、1MΩ/12pF | ||
| 输入电压 | 50Ω：±2V；1MΩ：±250V(DC+pk) | ||
| 垂直偏转因数 | 2mV/div～500mV/div(50Ω)；2mV/div～5V/div(1MΩ),连续可调 | ||
| 垂直偏移范围 | ±1V(≤100mV/div)；±10V(≤1V/div)；±100V(≤5V/div) | ||
| 水平系统 | 时基范围 | 200ps/div～5s/div，连续可调 | |
| 延迟范围 | 正延迟(后触发)：100s；负延迟(预触发)：10div | ||
| 分辨率 | 5ps | ||
| 等效取样率 | 200GSa/s | ||
| 触发系统 | 触发源 | CH1～CH4、TTL外触发、VXI触发总线(ECLTRG0~1、TTLTRG0~7) | |
| 触发方式 | 自动方式、一般方式；单次、顺序单次、连续、沿、组合、状态、毛刺、宽度。 | ||
| 释抑方式 | 时间释抑：200ns～10s；事件释抑：2～8192 | ||
| 采集系统 | 取样率 | 100MSa/s | |
| A/D分辨率 | 8 bit | ||
| 记录长度 | 每通道1Mpts | ||
| 数据处理方式 | 单次、重组、平均(2～8192次)、包络 | ||
| 输入接口 | 通道1～4、TTL外触发 | 标准BNC连接器 | |
| 输出接口 | 通道校准、探头补偿输出 | 标准BNC连接器 | |
| VXI接口 | P1、P2连接器 | 标准96脚连接器 | |
电源：+5V/4.5A；-5.2V/5.8A；-2V/0.4A；+12V/0.24A；-12V/0.12A
结构特点：VXI C尺寸双槽模块
外形尺寸(L×W×H)： 393×413×207(mm)
重量：约2.5kg
温度环境适应性：符合GJB3947-2000 中4级规定
工作温度：10℃ ～ 40℃
存储温度：-40℃～+70℃
电磁兼容性: 符合GJB2901-1997 VXI总线系统规范中的规定要求
安全性: 符合GJB3947-2000中3.10条的安全要求
可靠性: MTBF(θ0)≥5000小时
订货信息：
主机：AV6681型VXI总线示波器模块
标配：
(1) 250MHz示波器探极(4根)
(2) 校准电缆线(50Ω)
(3) 使用说明书、编程手册、软件光盘
