AV688X系列VXI微波开关模块
- 价 格：
- 电议
- 型 号：
- AV688X系列
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商
产品介绍

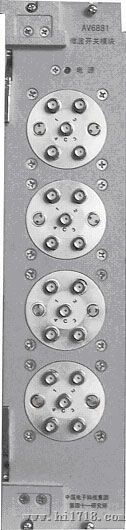

AV688X系列VXI微波开关模块
AV6881、AV6882、AV6883型VXI微波开关模块是符合VXI总线标准的通用模块，是实现通用仪器与被测设备之间物理连接以及通道自动切换的桥梁；VXI开关模块作为自动测试系统的重要组成部分，广泛应用于各种射频、微波自动测试系统中。本项目研制的产品在性能上相当于美国RACAL公司以及ASCOR公司的VXI开关模块系列。
主要特点：
● AV6881为4个SP4T微波开关组成；AV6882为3个SP2T微波开关组成；AV6883为4个SP6T微波开关组成；
● 频率范围DC～18GHz，接头形式为SMA；
● 具有独立的软面板；
● 使用开关为50Ω同轴开关；
● 前面板安装；
● AV6881为4个SP4T微波开关组成；AV6882为3个SP2T微波开关组成；AV6883为4个SP6T微波开关组成。
● 频率范围DC～18GHz，接头形式为SMA。
● 具有独立的软面板。
AV6881软面板 AV6882软面板 AV6883软面板
典型应用：
在电子设备研制、生产和使用的几个阶段，都需要对其性能技术指标进行自动测试，以便找到故障位置并给出故障指导，由VXI微波开关模块和通用仪器测试仪器组建自动测试系统是一个解决方案。下图是针对飞机雷达控制系统的一个典型测试，整个系统由主控计算机、信号源、频率计、频谱仪和VXI微波开关模块组成，可用于雷达系统频谱参数、频率参数和功率参数等测试，VXI微波开关模块在本系统中起到信号切换的作用。VXI微波开关模块采用1394火线控制，其它通用测试仪器采用GPIB总线进行控制。
技术规范：
| 型号 | AV6881 | AV6882 | AV6883 |
| 开关组成 | 4×SP4T | 3×SPDT | 4×SP6T |
| 频率范围 | DC～18GHz | DC～18GHz | DC～18GHz |
| 外型尺寸 | C尺寸、双槽 | C尺寸、单槽 | C尺寸、双槽 |
| 插入损耗 | ＜0.7dB | ＜0.7dB | ＜0.7dB |
| 端口驻波比 | ＜1.5 | ＜1.5 | ＜1.5 |
| 隔离度 | ＞70dB | ＞70dB | ＞70dB |
| 开关重复性 | ＜0.03dB | ＜0.03dB | ＜0.03dB |
| 开关转换时间 | ＜15ms | ＜15ms | ＜15ms |
| 端口连接器 | SMA阴 | SMA阴 | SMA阴 |
| 控制接口类型 | 寄存器级 | 寄存器级 | 寄存器级 |
| 开关状态 | 开关状态指示功能 | 开关状态指示功能 | 开关状态指示功能 |
| 工作温度 | 0～50℃ | 0～50℃ | 0～50℃ |
| 存贮温度 | -20～70℃ | -20～70℃ | -20～70℃ |
订货信息：
主机：AV688X系列VXI微波开关模块
标配：AV688X系列VXI微波开关模块、开关模块软面板1块、产品使用说明书1份、软件光盘1张
