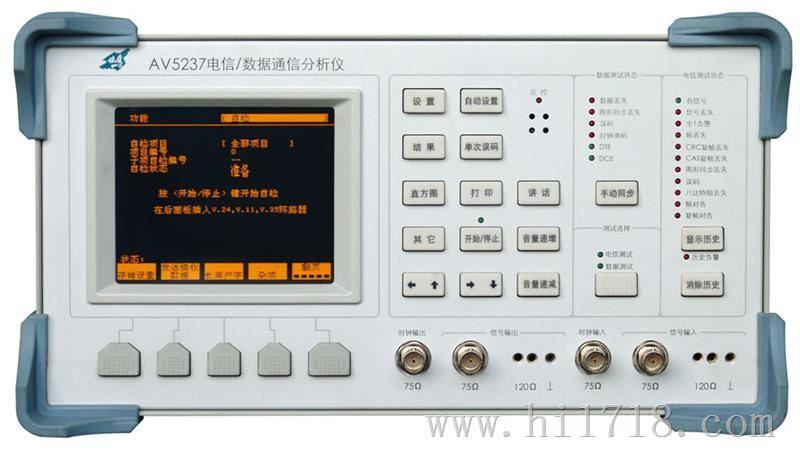

AV5237数据通信分析仪

　　AV5237电信/数据通信分析仪把电信测试功能和数据通信测试功能组合在一起，用于50b/s～2.048Mb/s的电信和数据通信测试。它可与各种用户终端连接，接口类型很多，且具有DTE、DCE功能,速率可变。除传输测试外，还能进行各种电参数测试和协议测试。测试参数有误码、误码性能、滑码、告警、时隙监测、64kb/s信道电平和频率、峰值码、环路延时、复用、解复用、信令等。可进行子64kb/s、64kb/s、N×64kb/s、2.048Mb/s的PCM传输测试，50b/s～2.048Mb/s多种接口下的数据通信测试。是PCM数字通信、数据通信系统和设备的研制、生产、安装、和维护常用的测试仪器。

主要特点：
　　● 子64kb/s、64kb/s、N×64kb/s、2.048Mb/s的PCM传输测试
　　● 适应50b/s～2.048Mb/s速率下数据通信测试
　　● 多测试接口：V.24、V.35、RS449、V.11、X.21、G.703等接口
　　● 在线或中断业务下的误码测量、告警检测
　　● 多种参数的测量：频率、频偏、时延、信道电平、编码值、漂移
　　● n×64kb/s时隙音频产生和测量
　　● 可在VF接口和X.21数据接口进行插入/提取，还可通过内部喇叭听/讲
　　● 图形显示数据接口控制电路的状态
　　● 设置和测量结果可存储和调用
　　● 直方图显示误码、告警的测试结果
　　● 具有自动配置和自诊断功能
　　● 打印、远控操作
　　● 大屏幕显示、中文菜单、操作方便

● 完善的2Mb PCM传输测试
　　进行全面的子64kb/s、64kb/s、N×64kb/s、2.048Mb/s的PCM传输测试，子64kb/s测试指X.50帧可由64kb/s同向信号或2M帧信号一个时隙输出进行帧误码、比特误码测量、告警检测、八比特组监视。

● 多数据测试接口
　　在仪器的面板上设置了V.24、V.35、RS449、V.11、X.21数据接口，具有DTE和DCE功能，工作方式有同步、异步方式，测试速率50b/s到2.048Mb/s，测试时不需要转接适配电缆，方便使用。

● 音频产生和测量
　　在n×64kb/s时隙(n=1～31)产生电平为0～55dBm，频率为100Hz～3.9kHz 的单音信号；在所选的时隙上进行编码值、信道电平和频率测量。
● 时隙插入/提取
　　通过X.21接口、音频接口实现数据和音频信号的插入/提取功能，同时还具有内部喇叭讲/听能力。
● 直方图显示误码、告警的测试结果
　　用直方图方式实时记录测试过程中的误码和告警结果，非常直观地表示出误码、告警与时间的关系。因此利用直方图有助于分析引起误码、告警的原因。

● 设置与结果存储与调用
　　仪器可存储10个测试设置和10个测试结果，可存储80天的测试结果，电信和数据测试的结果存在同一个存储器中。对已存入的设置与结果，可以重新调出来显示和打印。
● 打印、远控操作
　　仪器通过RS232接口与打印机、计算机或终端相连，实现打印、远控操作。

典型应用：
　　AV5237电信/数据通信分析仪是50b/s～2.048Mb/s的PCM数字通信、数据通信网络和设备的研制、生产、安装、和维护常用的测试仪器。主要有电信测试和数据通信测试两方面应用。
● 电信测试：
　　AV5237电信/数据通信分析仪用于子64kb/s、64kb/s、N×64kb/s、2.048Mb/s的PCM通信网络和设备的研制、生产、安装、和维护测试。可在线或中断业务下进行测试，测试功能和参数有误码、误码性能、告警、时隙监测、64kb/s信道电平和频率、峰值码、环路延时、复用、解复用、信令等。

● 数据通信测试
　　AV5237电信/数据通信分析仪用于50b/s～2.048Mb/s速率数据通信网络和设备的研制、生产、安装、和维护测试。适应V.24、V.35、RS449、V.11、X.21等测试接口，且具有DTE、DCE功能,可以进行同步方式或异步方式下测试。测试误码、告警、收发数据频率、各接口信号线指示、控制电路分析，以及数据电路的环路延时。

技术规范：

订货信息：
● 主机：AV5237型电信/数据通信分析仪
● 标配：电源线，BNC电缆，RS232、V.24、V.11、V.35和数据口环路器、用户手册
● 选件：平衡测试电缆(用于120Ω平衡接口测试)、V.24测试电缆(用于V.24接口测试 )、V.11测试电缆(用于V.11接口测试)、V.35测试电缆(用于V.35接口测试)、X.21测试电缆(用于X.21接口测试)
