AV5211以太网分析仪
- 价 格：
- 电议
- 型 号：
- AV5211
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商

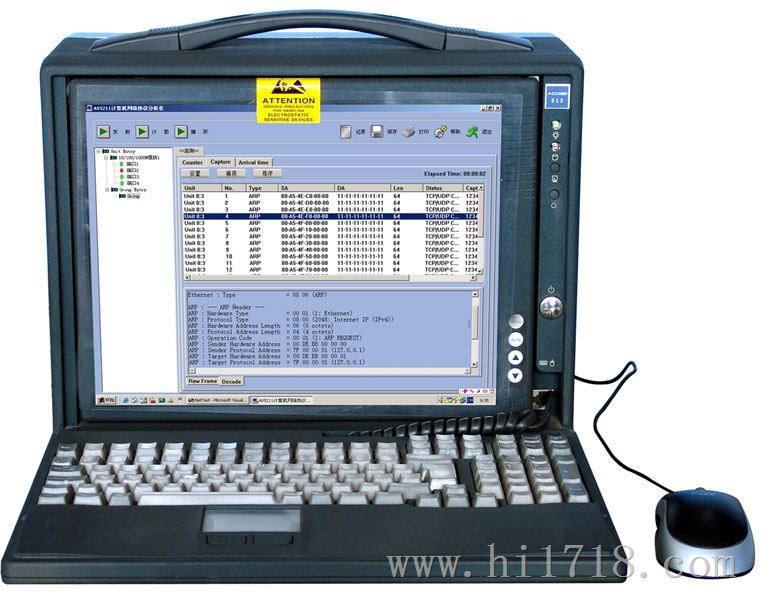

AV5211以太网分析仪
AV5211型以太网测试仪是局域网测试中最重要、最基本的测试仪器，广泛应用于局域网和设备的网络性能测试、网络和设备的研发、生产、验收、维修等方面。本仪器功能多，操作简单，集网络性能测试与网络监视于一身。测试内容主要包括性能分析、流量监测、协议分析与协议仿真。
主要特点
● 支持10M/100M/1000M RJ-45接口或1000M光纤接口自适应连接
● 用户可以编辑全线速数据流、在每个端口50个的数据流
● 每个数据流可以有数以百万计的IP帧
● 支持第2层和第3层全线速的发射、监视和分析
● 支持第4层到第7层的测试
● 丰富灵活的滤波器/触发器条件设置
● 支持MPLS、VLAN、IPv4、IPv6等协议的编解码
● 32M/端口的捕获缓存器
● 在线流量实时测量
● 支持RFC2544自动化测试
● 误码/告警分析功能
● PING、IGMP协议仿真
● 多数据流发送功能
每个端口均可编辑50条数据流同时发送足以满足用户的大数据流发送需求
● 丰富的数据统计功能
具有强大的网络性能统计功能，可测参数丰富(可同时测量20余种网络中重要的性能参数)
● 强大的数据分析功能
支持包括IPv6在内的多种协议解码功能，并可同时显示出每帧协议类型、到达时间及源、目的地址
● RFC2544测试功能
具有网络互联设备测试功能符合RFC2544标准
典型应用
中国电子科技集团公司四十一所推出的AV5211计算机网络协议分析仪适用于局域网的网管测试及日常维护。详尽的协议解析功能为数据网络相关设备的测试及研发制造、网络的开通建设提供方便。统计功能对于掌握网络流量分布、网络瓶颈发现、网络扩容分析等提供有力支持，全面掌握网络使用情况以优化网络运行状况；全线速的发生器使得模拟网络运行状况成为可能；RFC2544测试功能可对网络设备及网络互联设备做出评价。
应用(利用AV5211进行LAN仿真测试)：
仿真测试可解决以下测试问题：(如图1)协议仿真、RFC2544测试、流量发生、延时抖动测试、QoS测试、误码测试、IPv6测试
应用(监视测试)：
透传式通过测试、性能统计测试、协议解码分析、触发测试、过滤测试
当网络出现问题时, 可利用AV5211 ‘透传’监视功能，在网络中的嵌入一台AV5211，使用监视、数据捕捉及协议解析等手段进行故障诊断及原因分析。(如图2)
技术规范
| 端口 | 链路速率 | 10M/100M/1000M |
| 端口数目 | RJ-45四个、SFP四个 | |
| 双工方式 | 全双工、半双工 | |
| 自适应 | 开/关 | |
| LEN灯指示 | Tx/Link、Rx/Err、Trig/Col、Full/Half | |
| 帧设置 | MAC地址 | 静态、增量、减量、随机 |
| VLAN标识 | 静态、增量、减量、随机 | |
| MPLS标号 | 静态、增量、减量、随机(VLAN标识与MPLS标号不能同时使用) | |
| 协议编辑 | IPv4、TCP、UDP、ICMP、IGMP、ARP、MACControlFrame等 | |
| 数据字段 | 可以在数据字段内设定任何四部分为全1、全0、1/0交替 (每位、每2位、每半个字节、每字节、每2字节)、增量、减量、随机、用户编辑。 | |
| 帧长设置 | 48-12000字节，步进1字节；可设置为自动、固定、增量、随机 | |
| 数据流设置 | 数据流传送方式：Continuous(连续)、SingleBurst(单次突发)、 MultiBurst(多重突发)、ContinuousMultiBurst(连续突发) | |
| 数据流数目 | 每端口50个数据流 | |
| 误码插入 | FCSError(FCS错码)、Fragments(校验错的短帧)、Undersize(短帧)、Oversize(长帧)、 Oversize&FCSError(校验错的长帧)、IPheaderchecksumerror(IP头校验错)、TCP/UDPchecksumerror(TCP/UDP校验错) | |
| 性能分析 | 发射帧、接收帧、发射字节、接收字节、碎片、FCS错、超短帧、超长帧、超长帧/有错CRC、线路误码、 数据流控制、帧定位错误、帧的比特位数错误、冲突、捕获滤波器、发送的ARP应答、发送的ARP请求、 发送的PING请求、接收的ARP应答、接收的ARP请求、接收的PING应答、接收的PING请求、 发送IPv4包、接收IPv4包、IP头校验错、TCP/UDP校验错 | |
| 协议解码 | 以太网，MPLS，VLAN，IPv4，UDP，TCP，IGMP，ICMP，ARP，RIP，IPv6，ICMPv6， HOPOPTv6，ROUTINGv6，HTTP，FTP,POP3，SMTP，DNS，NOVELL | |
| 捕获滤波器 | 可设置的捕获滤波器的条件设置为： 源以太网地址、目的以太网地址、源IP地址、目的IP地址、协议类型、错误类型 | |
| 捕获触发器 | 可设置的捕获触发器的条件设置为： 源以太网地址、目的以太网地址、图形1(48位匹配模式，可设定位长度(1-6字节)和偏移(0-1980字节))、 图形2(48位匹配模式，可设定位长度(1-6字节)和偏移(0-1980字节)) | |
| 捕获缓存器 | 32MB/端口 | |
| 协议仿真 | PING、IGMP | |
| 自动测试 | RFC2544自动化测试、误码测试 | |
订货信息
● 主机：AV5211计算机网络协议分析仪
● 选件：SFP 1000BASE-SX(850nm) 光发送接收模块
SFP 1000BASE-LX(1310nm) 光发送接收模块
SFP 1000BASE-LE(1310nm) 光发送接收模块
SFP 1000BASE-LR(1550nm) 光发送接收模块
● 标配：AV5211计算机网络协议分析仪、电源线、使用说明书
