AV4445数字示波器
- 价 格：
- 电议
- 型 号：
- AV4445
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商

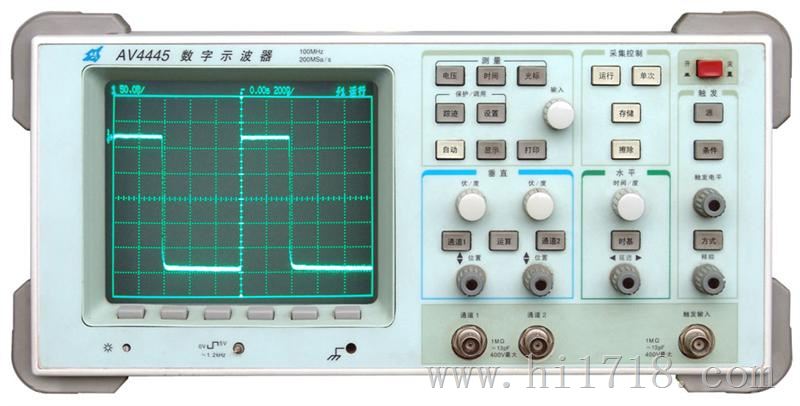

AV4445数字示波器
AV4445型数字示波器是通用两通道便携式DSO，具有100MHz带宽和200Msa/s取样速率，适合大多数电子测量场合。精雕细刻的操作界面，胜似模拟示波器的方便使用性能。内部采用多处理器，使显示更新更快，具有模拟示波器一样的感觉。每通道1MB超长存储深度，与一般只有几kB存储深度的DSO相比，能够解决的测试问题会更多、更快、更好，是理想的100MHz模拟示波器的更新换代产品。
主要特点：
● 每通道1MB深存储
● 窗口放缩 移动观察
● 模拟示波器一样的操作界面
● 丰富的自动测量功能
● 可选GP-IB接口卡，串行/并行接口卡
● 每通道1MB深存储
保证在低至200μs/div扫速时，仍能保持200MSa/s取样率，不会丢失波形细节。
● 窗口放缩 移动观察
能够在长时间段上高速采样(单次或停止)，然后再水平移动并仔细观察波形细节。也可分屏显示，在上半屏(主时基)观看波形全景，在下半屏(延迟时基)进行窗口放缩，测量某段波形的细节。
● 模拟示波器一样的操作界面
垂直、水平、触发等主要设置，都可以直接通过操作相应旋钮进行调节，简便直观，避免了翻菜单的麻烦。
● 丰富的自动测量功能
Vtop、Vbase、Vmax、Vmin、Vavg、VP-P 、VRMS 电压 测量和周期、频率、占空比、正脉宽、负脉宽、上升时间、下降时间等脉冲参数的自动测量。
● 可选GP-IB接口卡，串行/并行接口卡
两种接口卡都能扩展存储多达100个波形；扩展测量功能包括微分、积分、FFT、模板编辑和go/no go测试。
典型应用：
广泛应用于雷达、卫星、通信等产品的研发试制、生产调试及故障维修等各个领域。
技术规范：
| 垂直系统 | 带宽(-3dB) | DC～100MHz(≥10mV/div)； DC～60MHz(<1 0mV/div) |
| 输入耦合：DC、AC、GND | DC、AC、GND | |
| 输入电阻 | 1MΩ | |
| 输入电容 | ≤13pF | |
| 输入电压 | 250V | |
| 垂直偏转因数 | 2mV/div～5V/div，1、2、5步进(可细调) | |
| △V测量误差 | ±1.5%满度±2%读数±1LSB(10℃～30℃)； 在0℃～9℃和30℃～40℃范围,误差增加±2%读数 | |
| 垂直偏移范围 | ±2V(< 200mV/div)；±40V(≥200mV/div) | |
| 带宽限制 | 上限带宽约20MHz(-3dB) | |
| 探头系数 | ×1、×10、×20、×100可选 | |
| 水平系统 | 主时基范围 | 2ns/div～50s/div，1、2、5步进(可细调) |
| 延迟时基范围 | 2ns/div～1/2 主时基 | |
| △t测量误差 | ±(40ps+0.01%×△t读数+0.2%屏幕宽度) | |
| 延迟范围 | 正延迟(后触发)：500s； 负延迟(预触发)：一屏或2.5ms | |
| 分辨率 | 40ps | |
| 扫描方式 | 主扫描、延迟扫描、滚动、XY | |
| 参考点位置 | 可以设定在显示屏的左边、中心或右边 | |
| 触发系统 | 触发源 | CH1、CH2、外触发、交流50Hz |
| 触发方式 | 自动、自动电平、常态 | |
| 触发条件 | 上升沿、下降沿、毛刺、TV | |
| 触发电平范围 | ±6格(以水平中心线为参考) | |
| 触发晃动 | ≤800ps(峰-峰) | |
| 耦合方式 | AC、DC、HF抑制(约50kHz)、LF抑制(约50kHz)、噪声抑制 | |
| 释抑时间 | 200ns～25s | |
| 采集系统 | 取样率 | 200MSa/s |
| A/D分辨率 | 8 bit | |
| 记录长度 | 每通道1Mpts | |
| 显示系统 | 显示方式 | 正常、平滑(平均)、矢量、峰值检测 |
| CRT分辨率 | 520×300 | |
| CRT尺寸 | 7英寸 | |
| 自动测量 | 电压测量 | 峰—峰值(Vp-p)、平均值(Varg)、均方根(Vrms)、 顶部值(Vtop)、底部值(Vbase)、值(Vmax)和最小值(Vmin) |
| 时间测量 | 频率、周期、占空比、正宽度、 负宽度、上升时间和下降时间 | |
| 系统功能 | 自动刻度 | 要求信号幅度大于100mV，频率50Hz-100MHz的相对稳定信号(如是脉冲信号,占空比应大于5%) |
| 运行/停止 | 任何时候都能停止采集,并可以改变扫描时间刻度进行观察 | |
| 单次 | 单次扑捉波形后,可以改变扫描时间刻度进行观察 | |
| 存储 | 把每次采集的波形都保持在屏幕上，扑捉信号变化或漂移 | |
| 擦除 | 清除屏幕上的波形 | |
| 保护/调用 | 非易失存储器可保存或者调用十套面板设置 | |
| 波形保存 | 有两个波形存储器，每个都可存储显示的波形 | |
| 信号输出 | 方波校验信号 | 输出方式为前面板信号端子输出 |
| 信号特性 | 约0～5V、1.2kHz方波 | |
| 直流校准信号 | 输出方式为后面板BNC输出 | |
| 信号特性 | 0.000V±1mV; 5.000V±20mV(程序控制) | |
| 选配附件 技术特性 |
串口/并口+ 测量存储卡 |
RS-232串口功能 |
| Centronix标准并口功能 | ||
| 100个波形带时间标记 | ||
| 增加电压予冲、电压过冲、电压幅度;廷迟测量、相位测量。通道波形的加(+)、减(-)、乘(*)、积分、微分、FFT运算、模板编辑和通过/不通过测量能力实时钟设置 | ||
| 直接打印输出，可选LX-800或LJ6P(联想)等类型打印机 | ||
| GP-IB+ 测量存储卡 |
GP-IB接口符合IEEE488.1的规定。接口信号包括SH1，AH1，T5，L4，SR1，RL1，PP1，DC1，DT1，C0和E2 | |
| 100个波形带时间标记 | ||
| 增加电压予冲、电压过冲、电压幅度;廷迟测量、相位测量；通道波形的加( +)、减(-)、乘(*)、积分、微分、FFT运算、模板编辑和通过/不通过测量能力实时钟设置 |
订货信息：
●主机：AV4445型数字示波器
●标配：电源线、国产分压式无源探头2个、防尘罩、50Ω同轴电缆
●选件：GP-IB+测量存储卡、串口/并口+测量存储卡
