FET电子开关
- 价 格：
- 电议
- 型 号：
- AV7010系列
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商
产品介绍

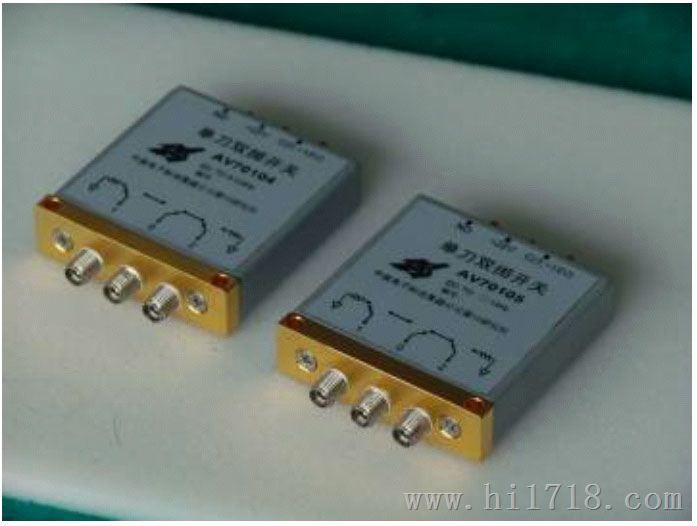

FET电子开关
AV7010X系列FET电子(固态)开关为单独采用FET器件或者FET器件与PIN二极管混合技术设计的电子开关，其中AV70103为反射式单刀双掷开关，AV70104/5为吸收式单刀双掷开关。
技术指标
| 型号 | AV70103 | AV70104 | AV70105 |
| 类型 | SPDT(反射式) | SPDT(吸收式) | SPDT(吸收式) |
| 频率范围 | 30kHz-20GHz | 30kHz-6GHz | 30kHz-20GHz |
| 插损 | 3dB(6GHz) 4.5dB(20GHz) | 4.8dB | 5.5dB(6GHz) 9dB(20GHz) |
| 隔离度 | 40dB(6GHz) 30dB(20GHz) | 90dB | 90dB(6GHz) 75dB(20GHz) |
| 回波损耗 | 2.0 | 1.4(关断端口) 1.6(接通-公共端口) |
1.6(关断端口) 2.0(接通-公共端口) |
| 开关速度上升/下降 (10%-90%) |
0.1μs/0.1μs | 10μs/20μs | 10μs/20μs |
| 射频接口形式 | 3.5mm(阴) | 3.5mm(阴) | 3.5mm(阴) |
| 视频泄露 | <20mVpp | <200mVpp | <200mVpp |
外形尺寸
