微波放大器
- 价 格：
- 电议
- 型 号：
- AV802系列
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商
产品介绍

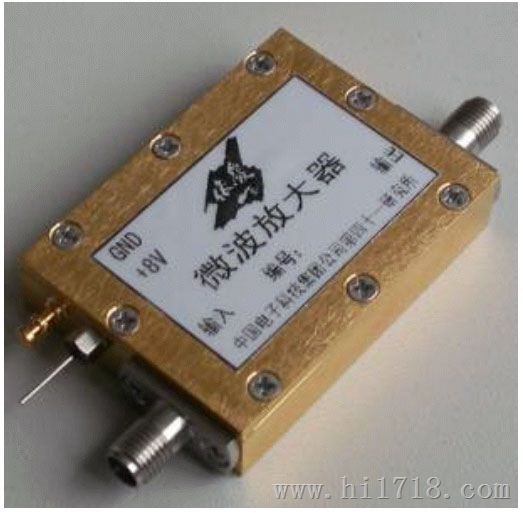

微波放大器
产品频率范围覆盖0.045～40GHz,采用薄膜混合集成技术，体积小，可靠性高。广泛应用于测量仪器、电子战、通信、导航和雷达等领域。产品主要包括宽带通用放大器、低噪声放大器、中功率放大器等。并可根据用户需要定制各类微波毫米波放大器。
宽带通用放大器主要技术指标：
| 型号 | 频率范围(GHz) | 增益(dB,min) | 噪声系数(dB,max) | 饱和功率(dBm,min) | 驻波比(max) | 偏置 | 封装 |
| AV80210 | 1~26.5 | 10 | 8 | 20 | 2.5:1 | 250mA@+8V | AMP1 |
| AV80211 | 1~26.5 | 20 | 7 | 20 | 2.5:1 | 500mA@+8V | AMP1 |
| AV80212 | 1~26.5 | 25 | 7 | 20 | 2.5:1 | 500mA@+8V | AMP1 |
| AV80213 | 0.1~26.5 | 25 | 9 | 20 | 2.5:1 | 500mA@+8V | AMP1 |
| AV80214 | 0.045~26.5 | 25 | 12 | 20 | 2.5:1 | 500mA@+8V | AMP1 |
| AV80220 | 1~40 | 10 | 11 | 16 | 2.5:1 | 250mA@+12V | AMP2 |
| AV80221 | 1~40 | 25 | 10 | 16 | 2.5:1 | 500mA@+12V | AMP2 |
| AV80222 | 0.1~40 | 25 | 11 | 16 | 2.5:1 | 500mA@+12V | AMP2 |
| AV80223 | 0.045~40 | 25 | 12 | 16 | 2.5:1 | 500mA@+12V | AMP2 |
低噪声放大器主要技术指标：
| 型号 | 频率范围(GHz) | 增益(dB,min) | 噪声系数(dB,max) | 饱和功率(dBm,min) | 驻波比(max) | 偏置 | 封装 |
| AV80230 | 4~20 | 25 | 5.5 | 10 | 2.5:1 | 130mA@+8V | AMP1 |
| AV80231 | 18~26.5 | 30 | 5 | 15 | 2.5:1 | 220mA@+8V | AMP1 |
| AV80232 | 26.5~40 | 30 | 5.5※ | 12 | 2.5:1 | 220mA@+12V | AMP2 |
※：典型值3dB
中功率放大器主要技术指标：
| 型号 | 频率范围(GHz) | 增益(dB,min) | 噪声系数(dB,max) | 饱和功率(dBm,min) | 驻波比(max) | 偏置 | 封装 |
| AV80240 | 2~20 | 23 | 8 | 27 | 2.5:1 | 550mA@+10V | AMP1 |
| AV80241 | 2~26.5 | 20 | 10 | 23 | 2.5:1 | 550mA@+10V | AMP1 |
| AV80242 | 26.5~40 | 35 | 7 | 21 | 2.5:1 | 550mA@+12V | AMP2 |
注1：AMP1封装的接口形式为3.5mm，AMP2封装的接口形式为2.4mm。
注2：AMP2封装系列产品内自带二次稳压，外接电源电压范围可为＋10V～＋18VDC。
外形尺寸
- 企业名片-- 中国电子科技集团公司第四十一研究所
- 联系人：王文娟 女士
- 经营模式：工厂
- 电话：0552-4070248 4071248 4072248 4079227
- 传真：0552 4082977
- 即时通讯：
- 地址：华光大道726号
中国电子科技集团公司第四十一研究所其它相关产品

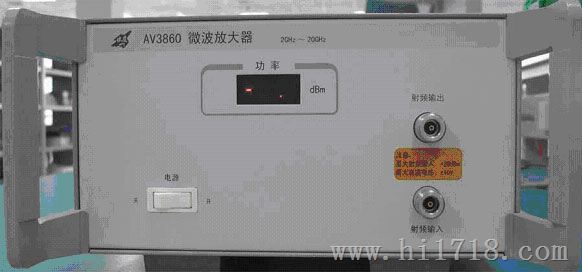

毫米波放大器
AV3860/AV3861系列宽带微波毫米波放大器具有体积小、携带方便、操作简单、频带宽等优点。由于具有源模块接口电路，宽带微波放大器既可单独作为功率放大器使用，又可与其它测试仪器组成测试系统。目前已广泛应用于...

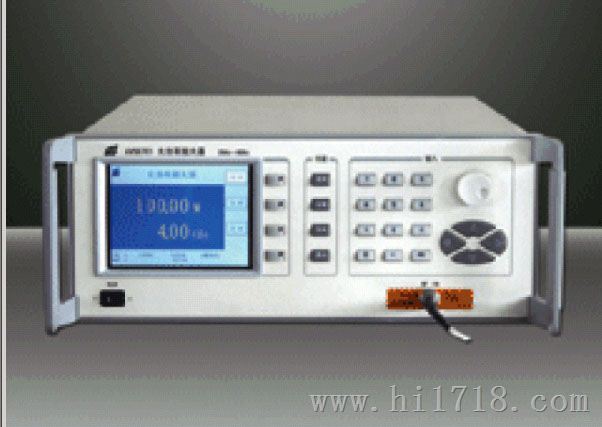

宽带微波功率放大器
