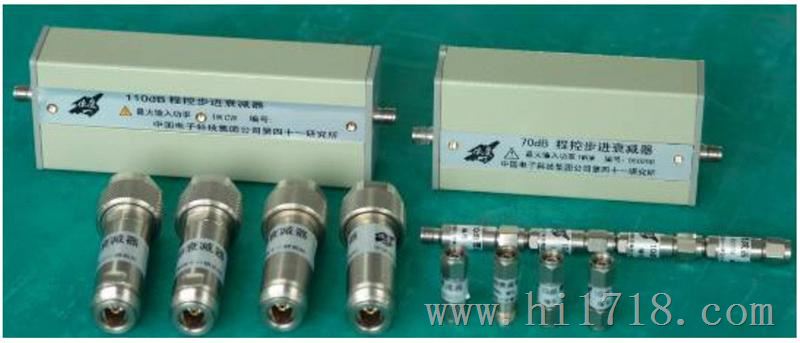

AV系列固定衰减器
AV系列固定衰减器最宽频率范围为DC～60GHz, 有1.85mm、2.4mm、3.5mm、N型等多种接头形式。根据用户的不同应用,既可用1.85mm、2.4mm接头的衰减器一次覆盖全频段, 也可用其它形式的接头工作到26.5GHz或者18GHz等标准频段。
AV系列程控步进衰减器的频率范围可到50GHz。有2.4mm、3.5mm和N型等接头形式。程控步进衰减器由多种不同衰减量的衰减片级联而成，衰减片的衰减量有1、2dB、4dB、5dB、6dB、10dB，20dB，30dB，40dB几种，每个衰减片与直通线并联，由单刀双掷开关选择，衰减片的不同组合即可构成1dB、2dB、10dB步进、总衰减量为10dB、11dB、60dB、70dB、90dB或110dB的步进衰减器。驱动电压为+20V～+28V。
我们还可以根据用户需求进行专门设计，快速地提供高性能、高质量的产品。
技术指标：
固定衰减器
| 型号 | 频率范围(GHz) | 端口驻波比 | 承受功率(W) | 接头形式 |
| AV81550 | DC～60 | 2.0 | 1 | 1.85mm |
| AV71515 | DC～40 | 1.4 | 1 | 2.4mm |
| AV71514 | DC～26.5 | 1.25 | 2 | 3.5mm |
| AV71513 | DC～18 | 1.5 | 2 | TYPE N |
| AV71512 | DC～12.4 | 1.3 | 2 | TYPE N |
| 型号 | 衰减精度 | |||||
| 3dB | 6dB | 10dB | 20dB | 30dB | 40dB | |
| AV81550(B) | -- | -- | ±1.8 | -- | -- | -- |
| AV71515(ABC) | ±1.0 | ±1.2A | ±1.3B | ±1.5C | -- | |
| AV71514(ABCDE) | ±1.0 | ±1.2A | ±1.2B | ±1.4C | ±1.4D | ±1.6E |
| AV71513(ABC) | -- | -- | ±0.8 | ±1.0A | ±1.0B | ±1.5C |
| AV71512(ABC) | -- | -- | ±0.6 | ±0.6A | ±0.8B | ±1.2C |
程控衰减器
| 型号 | 频率范围(GHz) | 衰减范围(dB) | 步进量(dB) | 插 损(dB) | 端口驻波比 | 功率(W) | 重复性(dB) | 接头形式 |
| AV71503 | DC～4 | 0～110 | 10 | 1.5 | 1.6 | 1 | 0.05 | 3.5mm |
| AV71504 | DC～18 | 0～110 | 10 | 2.5 | 1.9 | 1 | 0.05 | 3.5mm |
| AV71505 | DC～20 | 0～55 | 5 | 2.5 | 1.9 | 1 | 0.05 | 3.5mm |
| AV71506 | DC～26.5 | 0～70 | 10 | 2.6 | 1.8 | 1 | 0.05 | 3.5mm |
| AV71507 | DC～26.5 | 0～90 | 10 | 2.8 | 2.0 | 1 | 0.05 | 3.5mm |
| AV71508 | DC～4 | 0～35 | 5 | 1.5 | 1.6 | 1 | 0.05 | 3.5mm |
| AV81504 | DC～40 | 0～115 | 5 | 5.0 | 2.0 | 1 | 0.05 | 2.4mm |
| AV81505 | DC～50 | 0～10 | 2 | 3.5 | 2.0 | 1 | 0.05 | 2.4mm |
| AV81506 | DC～40 | 0～90 | 10 | 4.1 | 2.0 | 1 | 0.05 | 2.4mm |
| AV81507 | DC～40 | 0～60 | 10 | 3.5 | 1.8 | 1 | 0.05 | 2.4mm |
| AV81508 | DC～50 | 0～60 | 10 | 3.5 | 1.9 | 1 | 0.05 | 2.4mm |
| AV81510 | DC～20 | 0～11 | 1 | 2.5 | 2.0 | 1 | 0.05 | 3.5mm |
外形尺寸：
注：标注尺寸单位mm，如有更改，恕不通知。
- 企业名片-- 中国电子科技集团公司第四十一研究所
- 联系人：王文娟 女士
- 经营模式：工厂
- 电话：0552-4070248 4071248 4072248 4079227
- 传真：0552 4082977
- 即时通讯：
- 地址：华光大道726号
中国电子科技集团公司第四十一研究所其它相关产品

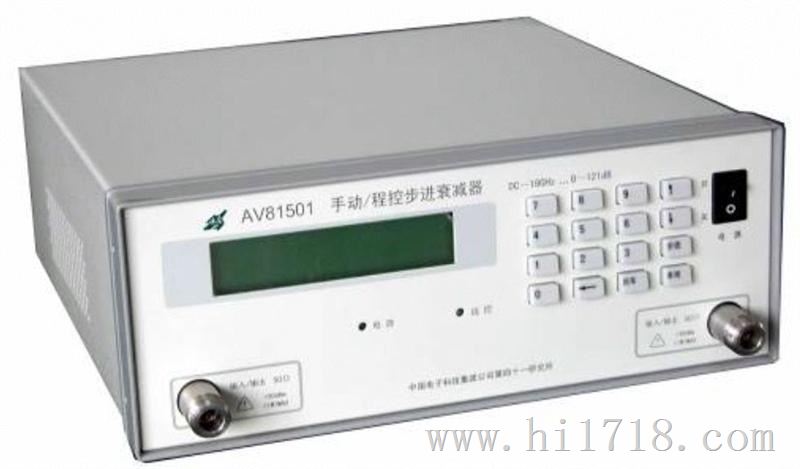

AV81501程控步进衰减器
