产品介绍

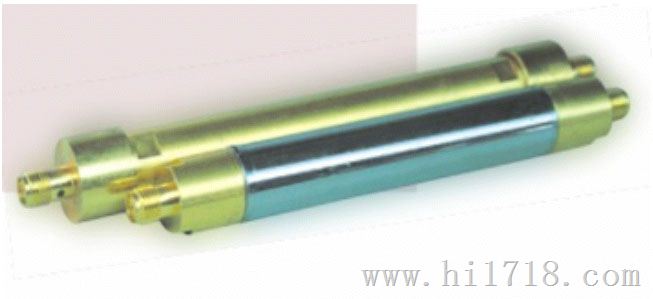

AV系列低通滤波器
AV系列低通滤波器采用同轴接头形式，滤波网络采用类似“糖葫芦串”形式来实现。可以根据用户对滤波器通带以及阻带的要求定制。
AV系列毫米波滤波器是毫米波系统中用来分离或组合各种不同频率信号的重要元件，在微波毫米波中继通讯、卫星通讯、雷达、电子对抗及微波、毫米波测量仪表中都有极其广泛的应用。波导类毫米波滤波器的频率范围从18GHz直到110GHz，覆盖8mm、7mm、6mm、5mm、3mm几个标准的毫米波频段。
技术指标：
低通滤波器
| 型号 | 带内插损(dB) | 带内驻波 | 带外抑制(dB) | 接头形式 |
| AV71601 | 1.0(f≤1.6GHz) | 1.5(f≤1.6GHz) | 50(3GHz≤f≤10GHz) | SMA(f) |
| AV71602 | 1.5(f≤2.9GHz) | 2.0(f≤2.9GHz) | 40(4GHz≤f≤10GHz) | SMA(f) |
| AV71603 | 1.5(f≤4GHz) | 2.0(f≤4GHz) | 40(5.5GHz≤f≤16GHz) | SMA(f) |
| AV71604 | 2.5(f≤6.1GHz) | 2.0(f≤6.1GHz) | 40(8GHz≤f≤18GHz) | SMA(f) |
| AV71605 | 2.0(f≤10GHz) | 2.0(f≤10GHz) | 40(12GHz≤f≤18GHz) | 3.5mm(m-f) |
| AV71606 | 2.0(f≤8GHz) | 2.0(f≤8GHz) | 40(10GHz≤f≤20GHz) | 3.5mm(f) |
| AV81610 | 1.2(f≤3.1GHz) | 2.0(f≤3.1GHz) | 35(3.5GHz≤f≤10GHz) | SMA(f) |
| AV81611 | 1.5(f≤3.7GHz) | 2.0(f≤3.7GHz) | 20(4.1GHz≤f≤10GHz) | SMA(f) |
| AV81612 | 2.0(f≤6.7GHz) | 2.2(f≤6.7GHz) | 40(7.5GHz≤f≤20GHz) | 3.5mm(f) |
| AV81613 | 2.0(f≤6.8GHz) | 2.0(f≤6.8GHz) | 50(8.5GHz≤f≤20GHz) | 3.5mm(f) |
| AV81614 | 2.0(f≤7 GHz) | 1.9(f≤7GHz) | 30(8.0GHz≤f≤20GHz) | 3.5mm(f) |
| AV81615 | 1.5(f≤4.1GHz) | 1.6(f≤4.1GHz) | 65(4.9GHz≤f≤18GHz) | SMA(f) |
波导滤波器
| 型 号 | 通带频率(GHz) | 阻带频率(GHz) | 带内插损(dB) | 阻带抑制(dB) | 端口驻波 | 端口形式 |
| AV83601 | 40～60 | 18～32 | ≤1.5 | ≥50.0 | ≤1.7 | WR19 |
| AV83602 | 50～64 | 28～42 | ≤1.8 | ≥50.0 | ≤2.0 | WR15 |
| AV83603 | 61～75 | 39～53 | ≤1.8 | ≥50.0 | ≤1.8 | WR15 |
| AV83604 | 75～92.5 | 97～111 | ≤2.0 | ≥35.0 | ≤2.0 | WR10 |
| AV83605 | 92.5～110 | 70.5～84.5 | ≤2.0 | ≥50.0 | ≤2.0 | WR10 |
外形尺寸：
注：标注尺寸单位mm，如有更改，恕不通知。
- 企业名片-- 中国电子科技集团公司第四十一研究所
- 联系人：王文娟 女士
- 经营模式：工厂
- 电话：0552-4070248 4071248 4072248 4079227
- 传真：0552 4082977
- 即时通讯：
- 地址：华光大道726号
中国电子科技集团公司第四十一研究所其它相关产品

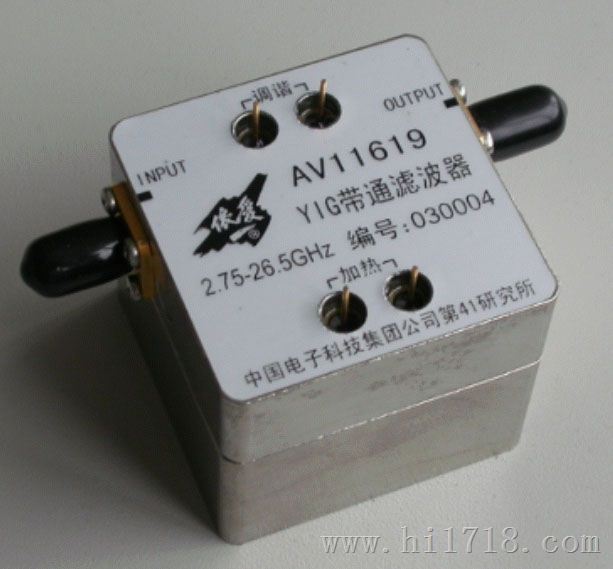

YIG调谐带通滤波器
