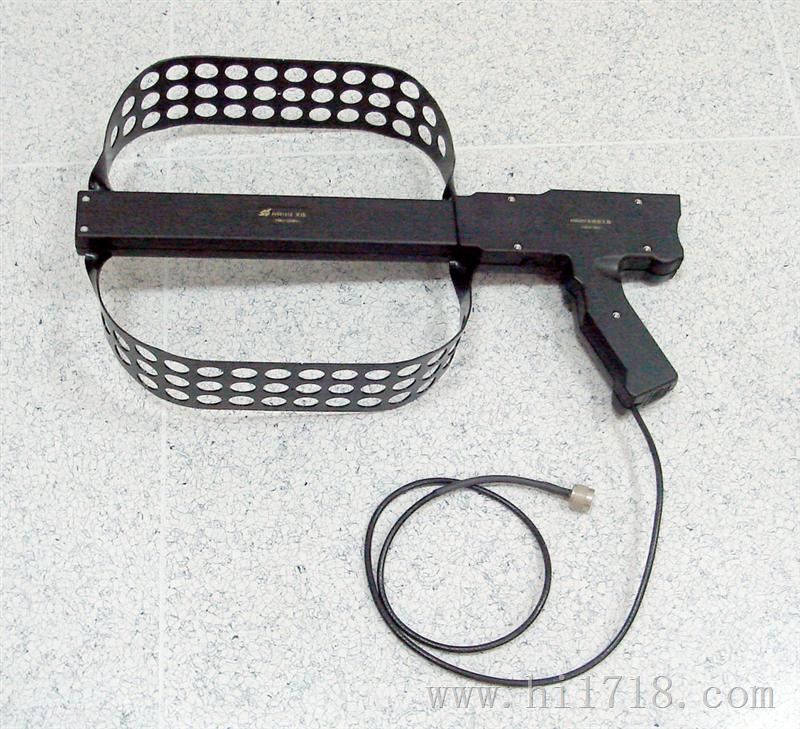

AV89101系列小型手持测向天线
AV89101系列小型手持测向天线体积小、重量轻、结构紧凑、工作频带宽，整套天线装于一个手提箱内，方便携带和操作，适用于各种环境。在20MHz～4GHz 频率范围内，可用于水平极化和垂直极化信号，通过开关可以控制天线分别工作在无源方式和有源方式，因而动态范围宽。
喇叭天线具有较高的定向性，双脊波导喇叭天线能降低主模的截止频率而加宽波导的可用频带，具有较宽的频带。双脊波导喇叭天线由同轴结构部分、双脊波导和喇叭部分构成，由双脊结构从波导延伸到棱锥喇叭，使喇叭天线的频带加宽多倍。
AV89301双锥天线频率范围为30MHz～300MHz，其上传输的是球面横电磁波，在圆锥终端的球面外的空间中产生电磁辐射，双锥传输线终端也会出现一个很大的有效终端阻抗。双锥天线的半锥角在30°～60°的范围内，双锥天线具有宽频带特性。双锥天线主要由两个对顶的圆锥天线和巴伦组成。
AV89102对数周期天线频率范围为200MHz～1GHz，是在一些离散的频率间隔点上其结构成比例，天线的特性随频率的对数作周期变化，并且在一个周期内天线的特性变化不大，因此天线具有宽频带特性。天线在频率f时具有的特性，将在频率为τnf时重复出现。
技术指标：
AV89101系列
| 测试项目 | 型号 | 测试频率(MHz) | 技术要求 |
| 天线增益(dB) | AV89101A | 4 | ≥-68 |
| 10 | ≥-59 | ||
| 15 | ≥-52 | ||
| 20 | ≥-51 | ||
| AV89101B | 20 | ≥-65 | |
| 50 | ≥-52 | ||
| 100 | ≥-20 | ||
| 200 | ≥-14 | ||
| AV89101C | 200 | ≥-18 | |
| 300 | ≥-15 | ||
| 400 | ≥-14 | ||
| 500 | ≥-13 | ||
| AV89101D | 500 | ≥-2 | |
| 1000 | ≥-3 | ||
| 2000 | ≥-8 | ||
| 3000 | ≥-9 | ||
| 4000 | ≥-10 | ||
| 天线驻波比 | AV89101B | 20～200 | ≤2.5 |
| AV89101C | 200～500 | ≤2.5 | |
| AV89101D | 500～3000 | ≤2.5 | |
| 3000～4000 | ≤3.5 | ||
| 放大器增益 | AV89101 | ≥4dB(10kHz～4GHz) | |
| 放大器插损 | AV89101 | ≤7dB(10kHz～4GHz) | |
喇叭天线
| 型号 | 频率范围(GHz) | 端口驻波(平均值) | 天线增益(dB) |
| AV89901 | 1～18 | 2.0 | 3～19 |
| AV89902 | 18～40 | 2.0 | 7～19 |
其它天线
| 型号 | 名称 | 驻波比 | 增益(dB) | 天线系数(dB/m) |
| AV89301 | 双锥天线 | 1.25～3.70 | -14.5～2.16 | 8.28～21.29 |
| AV89102 | 对数周期天线 | 1.15～1.83 | 4.0～6.8 | 14.26～26.02 |
外形尺寸和质量：
| 型号 | 长(mm) | 宽(mm) | 高(mm) | 质量(kg) |
| AV89101 | 500(不含电缆) | 500 | 100 | 0.8 |
| AV89101A | 450 | 350 | 50 | 0.8 |
| AV89101B | 450 | 350 | 120 | 0.9 |
| AV89101C | 250 | 200 | 80 | 0.7 |
| AV89101D | 450 | 350 | 80 | 0.9 |
| AV89901 | 280 | 250 | 180 | 3 |
| AV89902 | 130 | 100 | 80 | 1 |
| AV89801 | 190 | 120 | 88 | 4 |
| AV89301 | 1321 | 520 | 559 | 3 |
| AV89102 | 750 | 750 | 64 | 3 |
