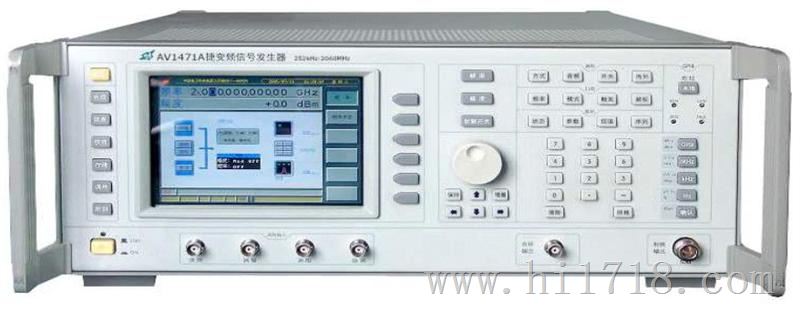

AV1471A射频捷变频信号发生器

　　AV1471A/AV1472射频捷变频信号发生器采用了单环路高分辨率频率合成技术，延迟线鉴频锁频技术，快速跳频控制技术，高性能多功能同时调制技术等，使仪器同时具备高纯和捷变的特点。它是针对现代通信而设计的一台高性能射频捷变频信号发生器，可以满足静态和捷变两种测试能力的需求，具有多种调制方式，复杂调制的射频信号可以定量地模拟接收机受传输干扰的影响，满足跳频状态复杂信号的仿真，这对于电台、接收机和雷达之类装置的性能测试是非常必要的。是电子设备研制生产、检测维护过程中不可缺少的仪器。
　　AV1471A/AV1472射频捷变频信号发生器对跳变信号输出提供了灵活多样的控制方式，控制信号及参数既可以从前面板置入、后面板GPIB系统控制输入以及TTL端口输入，如跳变频率、幅度、停延时间、跳变速率、调制以及跳频仿真数据，也可以利用外部的触发、停延时间和频率选择来实时控制，能够方便地与被测装置直接相连或与其它设备组成测试状态。

主要特点：
　　● 0.01Hz频率分辨率
　　● 微秒级的频率转换时间
　　● ±2ppm的快速跳频准确度
　　● 极低的相位噪声和低的寄生信号
　　● 大功率动态范围和较高的功率准确度
　　● 内置数字合成调制源
　　● 调频/调幅/调相/脉冲调制和组合调制
　　● 多种扫描方式 :数字步进、跳频、相位连续

微秒级的频率转换时间
　　载波频率在128MHz以上，跳频速率可达40000跳/秒；载波频率在8MHz以上，跳频速率可达10000跳/秒；载波频率在252kHz以上，跳频速率可达1000跳/秒。如此快的跳频速率足以满足绝大多数的频率捷变应用场合。

±2ppm的快速跳频准确度
　　±2ppm的快速跳频准确度保证了在频率捷变应用场合仍有很高的输出频率准确度，用户可以通过对自动稳幅环路开关状态的控制，输出幅度上升沿、下降沿形状的控制，满足用户对输出幅度准确度、输出转换时间和输出幅度动态范围的要求。

数字步进、跳频、相位连续三种扫描方式
　　数字步进扫描的主要优点是扫描频率范围宽、频率合成。可用来快速检验宽带射频器件的特性。快速跳频扫描提供大范围的快速扫描能力，可快速完成宽带滤波器、RF放大器、混频器等宽带RF器件的检测。在数字步进扫描时，每步扫描之间的射频输出是空白的。相对于数字步进扫描，快速跳频扫描的空白时间要短得多，不致引起频响曲线的中途丢失。相位连续扫描没有离散的频率步进，它比数字步进扫描和快速跳频扫描能更加快速的测量高Q值的器件，确保不致丢失一些关键的尖峰和凹陷。特别适用于窄带器件特性的精确测试。

极低的相位噪声和低的寄生信号
　　三种信号合成方式满足不同用户对相位噪声和频率捷变性能的要求。自动方式将对应通信信道间隔频偏处的相位噪声降到，充分满足通信领域的测试要求，同时保证近载相噪性能，减少剩余调频，满足接收机的测试需求。充分考虑电源设计、数字电路设计和风冷设计使寄生信号最小。

调频/调幅/调相/脉冲调制和组合调制 　　提供了多种组合的同时调制
　　　　调幅：调频、调相、脉冲调制、调频和脉冲调制、调相和脉冲调制。
　　　　调频：调幅、脉冲调制、调幅和脉冲调制。
　　　　调相：调幅、脉冲调制、调幅和脉冲调制。
　　　　脉冲调制：调幅、调频、调相、调幅和调频、调幅和调相。
　　　　　　　　　调制信号既可由内调制源提供，也可由外调制源提供
　　　　调幅：内，外；脉冲调制：外。
　　　　调相：内，外，内和外；调频：内，外，内和外。

典型应用
　　跳频码序列发生器输出一组伪随机码组成的跳频图案，控制频率捷变合成器伪随机跳频，接收端跳频控制器接收同步信息，产生同步信号，使收/发同步。接收端必须事先知道伪随机码，才能正确解调接收信号。若跳频电台的跳速为5000跳/秒，跳频带宽为1.5MHz，信道间隔为25kHz，即可有60个通信频道，每个频率点上驻留时间小于200ms。在通信方面，收发双方按预先设置的伪随机序列同步跳频，所以只需200ms自动换频一次，接收带宽25kHz即可。在通信侦察方面，由于不知道跳频规律，必须在远小于200ms的时间内，寻找60个可能的通信频道，假设规定时间为40ms，每个信道只能停留0.6ms的时间，侦察接收机还必须敞开1.5MHz的带宽，本地振荡器必须要0.6ms换频一次。由此知道，通信侦察接收机技术比通信接收机技术困难很多倍，因此跳频电台具有很强的抗干扰、抗截获能力。

技术规范

订货信息：
　　主机：AV1471A/ AV1472射频捷变频信号发生器
　　标配：电源线、用户手册、用户反馈意见表
