AV16606系列噪声源
- 价 格：
- 电议
- 型 号：
- AV16606
- 品牌/商标：
- 第四十一研究所
- 企业类型：
- 制造商
产品介绍

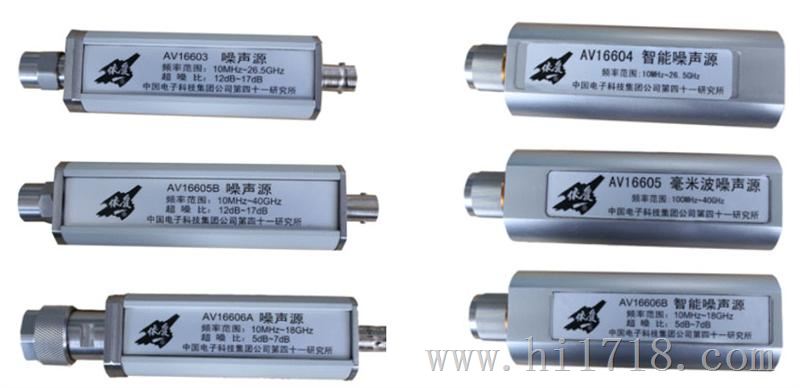

AV16606系列噪声源
噪声源是一种能产生随机连续频谱的装置，一个良好的噪声发生器应在规定的频带内具有一定的输出噪声功率和均匀的功率谱密度。中国电子科技集团公司第四十一研究所能提供10MHz～40GHz频率范围内的多种型号的固态噪声源，产品包括智能和普通两大系列。固态噪声源采用雪崩二极管白噪声产生、宽带匹配、智能接口及恒流驱动电路设计和噪声源的定标等多项关键技术，为微波毫米波噪声系数的测量提供高稳定度和高精度的标准激励源。
噪声源型号是由频率范围和输出超噪比的大小确定的，超噪比的标称值为6dB和15dB。低超噪比的噪声源主要用于对小噪声系数的被测件的测量，这样可以减小噪声功率检波器的非线性引入的测量误差；低超噪比的噪声源由于具有良好的输出端口驻波比特性也常用于增益对源阻抗变化较明显的被测件的测量。15dB超噪比的噪声源测试的噪声系数测量范围可达30dB，主要用于系统的全动态范围内校准。另外，41所还提供标称值为22dB的噪声源，用户根据测试需求选购相应的产品。
| AV1660X系列噪声源主要技术指标 | |||||
| 型号 | 频率范围 | 输出超噪比 | 输出端口VSWR | 输出接口形式 | 驱动接口 |
| AV16606A | 10MHz～18GHz | (5～8)dB | 1.30：1(10MHz～30MHz) 1.15：1(30MHz～5GHz) 1.25：1(5GHz～18GHz) |
3.5mm(阳)、N型(阳) (选件001) N型(阴) (选件002) |
普通驱动接口 |
| AV16606B | 10MHz～18GHz | (5～8)dB | 1.30：1(10MHz～30MHz) 1.15：1(30MHz～5GHz) 1.25：1(5GHz～18GHz) |
3.5mm(阳)、N型(阳) (选件001) N型(阴) (选件002) |
智能驱动接口 |
| AV1660X系列噪声源主要技术指标 | |||||
| 型号 | 频率范围 | 输出超噪比 | 输出端口VSWR | 输出接口形式 | 驱动接口 |
| AV16606C (选件H01) |
10MHz～18GHz | (14～17)dB | 1.30：1 | 3.5mm(阳)、N型(阳) (选件001) N型(阴) (选件002) |
普通驱动接口 |
| AV16606D (选件H01) |
10MHz～18GHz | (14～17)dB | 1.30：1 | 3.5mm(阳)、N型(阳) (选件001) N型(阴) (选件002) |
智能驱动接口 |
| AV16603 | 10MHz～26.5GHz | (12～17)dB | 1.30：1(10MHz～18GHz) 1.35：1(18GHz～26.5GHz) |
3.5mm(阳) | 普通驱动接口 |
| AV16604 | 10MHz～26.5GHz | (12～17)dB | 1.30：1(10MHz～30MHz) 1.15：1(30MHz～5GHz) 1.35：1(5GHz～26.5GHz) |
3.5mm(阳) | 智能驱动接口 |
| AV16605 | 10MHz～40GHz | (10～17)dB | 1.35：1(10MHz～18GHz) 1.45：1(18GHz～26.5GHz) 1.50：1(26.5GHz～40GHz) |
2.4mm(阳) | 智能驱动接口 |
| AV16605B | 10MHz～40GHz | (10～17)dB | 1.35：1(10MHz～18GHz) 1.45：1(18GHz～26.5GHz) 1.50：1(26.5GHz～40GHz) |
2.4mm(阳) | 普通驱动接口 |
注：H01选件噪声源的输出超噪比范围是20dB～24dB
