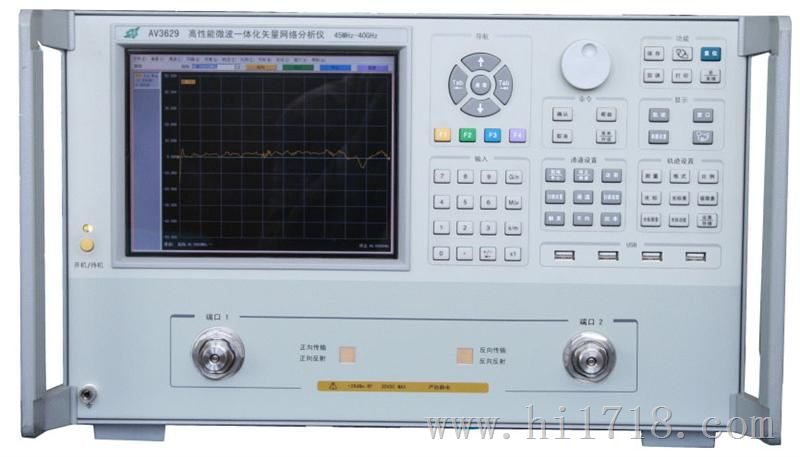

高性能微波一体化矢量网络分析仪

　　AV3629高性能微波一体化矢量网络分析仪采用模块化的设计思想，配备嵌入式计算机模块、Windows操作系统。使用混频接收技术取代传统矢量网络分析仪的取样变频技术，具有动态范围大、测量精度高、覆盖频率范围宽、自动化程度高、操作简便等特点。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，可广泛应用于雷达、航天、通信等军领域。

主要特点：
　　● 内置锁相矢量接收机和扫频合成源
　　● 提供频响、单端口、响应隔离、全双二端口校准等多种校准方式
　　● 多窗口多通道同时显示
　　● 具有USB接口、RS232串口、GPIB接口、标准并口、LAN接口等
　　● 操作系统基于Windows平台，纯中文菜单，易于升级更新
　　● 系统动态范围大
　　● 时域测量功能
　　● 8.4英寸真彩色高分辨率LCD

● 用户界面直观，易于对测量进行配置，操作简便
　　可以采用仪器面板和鼠标控制两种方式操作网络分析仪。利用深度下拉菜单，很容易观察选择仪器设置选项，方便灵活的操作方式，更大程度上提高工作效率。

● 校准方式灵活可选，兼容多种校准件
　　具有响应校准、响应与隔离校准、单端口校准、全双端口校准等多种校准方式，可选择2.4mm校准件、3.5mm校准件、N型校准件等多种校准件，极大的方便了不同接口器件测试。

● 多窗口和多通道显示功能
　　具有多通道和多窗口同时显示功能，多条扫描曲线同时显示，观察更加直观，用户使用更方便。

● 时域分析
　　整机提供时域测量功能，对频域和时域实现方便切换，确定器件、夹具或者电缆中的不连续位置并进行分辨，对于实现故障定位提供有效帮助。

● 完备的外设接口，灵活实用
　　主机实现和个人计算机的完美结合，采用Windows操作平台。整机不但具备串口、并口，而且具备USB接口、GPIB接口、LAN、VGA接口等，用户可使用键盘和鼠标以及USB设备，可实现用户的自动化和网络化测量，并方便用户对于测试数据进行现场处理。

● 大动态范围
　　整机系统采用基波混频方式，提高了测量动态范围，满足了用户不断增长的测试需求。

● 迹线噪声小
　　迹线噪声小，大大提高了测试精度，可以满足用户进行精确测量的需要，尤其在测量小插损器件时特别有帮助。

典型应用：
　　AV3629高性能微波一体化矢量网络分析仪，是现代微波毫米波技术、现代电路技术和现代计算机技术的有机结合体。由于该仪器一次测量可同时获得被测微波毫米波网络的幅度、相位和群时延特性，其卓越的性能和强大的测量功能，能满足诸多微波毫米波测量需求。广泛应用于微波毫米波元器件、组件和部件的S参数测试等领域。

技术规范：

订货信息：
　　● 主机：AV3629高性能微波一体化矢量网络分析仪
　　● 标配：三芯电源线、USB鼠标、用户手册、随机编程光盘
　　● 选项：时域选项(010)、2.4mm校准件(AV31123)、测试电缆(FE0BN0BM025.0)、测试电缆(FE0BN0BL025.0)
