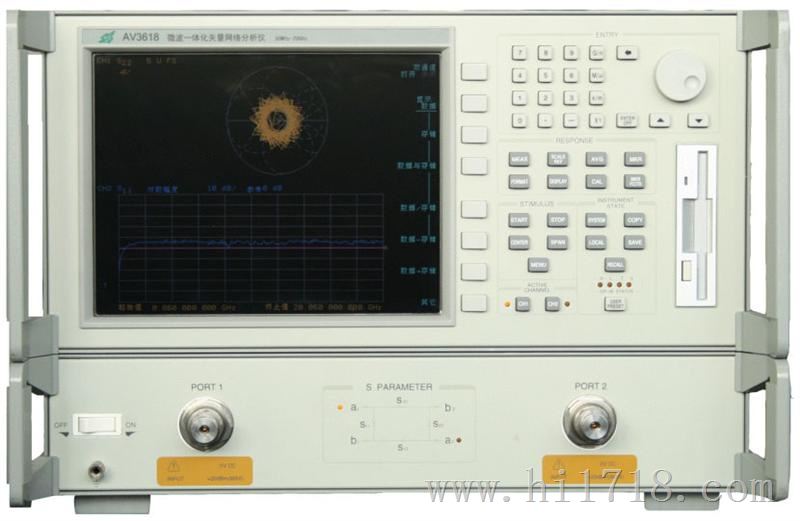

微波一体化矢量网络分析仪

　　AV3618系列微波一体化矢量网络分析仪将合成扫频信号源、多通道幅相接收机和S参数测试装置有机地结合在一台仪器中，具有结构紧凑、测量频带宽、测量速度快和携带方便等特点，测量通过一次扫描，可同时获得被测网络正反向四个S参数的幅度信息、相位信息和群延迟特性。是微波器件、设备和系统S参数测量的主要设备。

主要特点：
　　● 内置快速扫频合成源，具有功率扫描功能
　　● 非同轴器件测量
　　● 锁相矢量接收机，12项误差修正
　　● 时域测量功能
　　● 内置电子开关，S参数测试装置
　　● 内置3.5英寸软驱
　　● 系统动态范围大
　　● 通用打印接口
　　● 大屏幕彩色LCD显示
　　● 中英文菜单可选

● 具有响应校准、响应与隔离校准、单端口校准、全双端口校准、TRL*/LRM*双端口校准等多种校准方式，可选择7mm校准件、3.5mm校准件、N型校准件等多种校准件，极大的方便了用户。

● 具有双通道显示功能，两个通道均可以测量任一S参数，可以单独显示，也可以同时显示，观察更加直观。

● 大屏幕彩色LCD显示，中英文菜单可选，可根据用户需要自由选择。

● 具有具有标准打印接口，通过人性化打印设置，既可打印测试结果；还具有GPIB接口，可方便的组件测试系统。

● 具有时域测量功能，时域分析对于在时间和空间距离上测量一个设备的绝缘问题非常有用，例如电缆的断点。下图分别为频域和时域的显示模式，时域测量显示了时间(或空间)间断点的影响，并显示被测件的响应包含三个分离阻抗变化。在第二个间断点处，反射系数为0.035，时域上的标差显示从参考面(校准件连接处)到间断点的往返时间为18.2纳秒，在离参考面5.45m处，通过改变速率因子可以对不同传输速率的被测件进行精确的时域测量。

典型应用：
　　AV3618微波一体化矢量网络分析仪可广泛应用于50MHz～20GHz范围内微波元器件、雷达、航天、通信等领域的研究和测试、另外也可以和其它仪器一起组成自动测试系统直接用于生产线，用户可以实现自行编程，可以大大提高生产效率，是实现微波测试的必备仪器。

技术规范：

订货信息：
● 主机：AV3618 系列微波一体化矢量网络分析仪
● 标配：电源线、用户手册、编程手册
● 选件：
