宽带一体化矢量网络分析仪

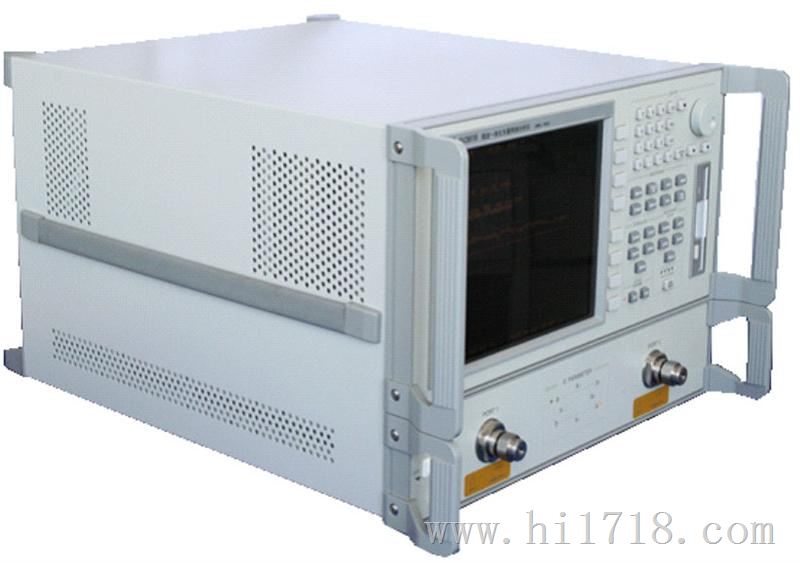

　　AV3627宽带一体化矢量网络分析仪是中国电子科技集团公司第四十一研究所推出的AV3618微波一体化矢量网络分析仪系列产品中的一款新产品，频率上限达到了40GHz，整机内含扫频信号源、多通道幅相接收机和S参数测试装置，具有结构紧凑、测量频带宽、测试速度快和携带方便等特点，通过一次扫描，可同时获得被测网络正反向四个S参数的幅度信息、相位信息和群延迟特性，可广泛应用于元器件、雷达、航天、通信领域的研究、测试、生产，是微波器件、设备和系统S参数测量的核心仪器。

主要特点：
　　● 内置快速扫频合成源，具有功率扫描功能
　　● 10英寸彩色LCD显示
　　● 锁相矢量接收机，误差校准和时域功能
　　● 内置3.5英寸软驱
　　● 内置S参数测试装置
　　● 系统动态范围大
　　● 通用打印接口

　　AV3627将宽带扫频信号源、多通道幅相接收机和S参数测试装置实现高度集成化，可以实现同轴和非同轴测量，并适合组建自动测试系统来提高生产效率，经济实用，能够满足广大用户宽带微波毫米波测试的需求。

● 提供灵活的校准方式和多种校准数据
　　具有响应校准、响应与隔离校准、单端口校准、全双端口校准等多种校准方式，可选择2.4mm校准件、3.5mm校准件、N型校准件、波导校准件等多种校准件，极大的方便了用户。

● 大屏幕提供良好视觉效果
　　10英寸大屏幕彩色LCD显示，内置3.5英寸软驱，方便了用户数据存储。

● 双通道和双窗口显示功能
　　具有双通道显示功能，两个通道均可以测量任一S参数，可以单独显示，也可以同时显示，观察更加直观。

典型应用：
　　AV3627宽带一体化矢量网络分析仪可广泛应用于50MHz～40GHz范围内微波毫米波元器件、雷达、航天、通信等领域的研究和测试，对同轴接口和波导接口的器件及设备都可实现校准和测量，另外也可以和其它仪器一起组成自动测试系统直接用于生产线，用户可以实现自行编程，可以大大提高生产效率，是实现微波测试的必备仪器。

技术规范：

订货信息：
　● 主机：AV3627宽带一体化矢量网络分析仪
　● 标配：三芯电源线、用户手册、编程手册
　● 选项：时域选项(010)、2.4mm校准件(AV31123)、测试电缆(FE0BN0BM025.0)、测试电缆(FE0BN0BL025.0)
