AV1271X系列谐波混频器

价格：: 电议

型号：: AV1271X系列

品牌/商标：: 第四十一研究所

企业类型：: 制造商

产品介绍

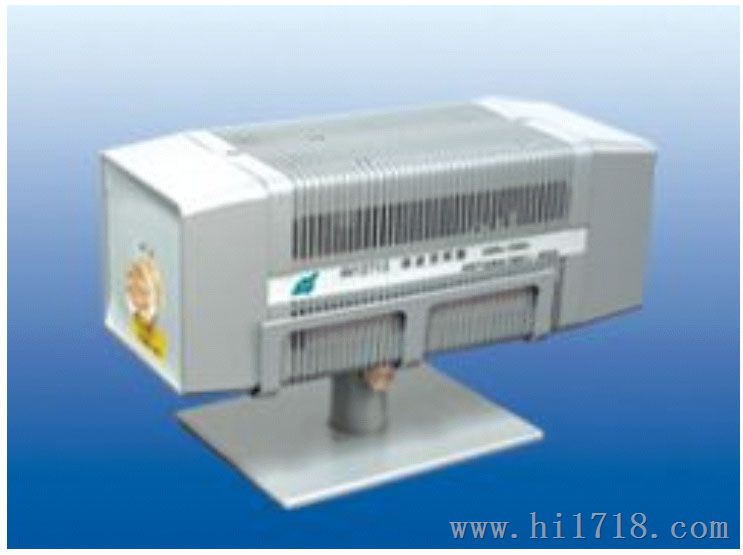

AV1271X系列谐波混频器

　　AV1271X系列谐波混频器主要为微波频谱分析仪进行毫米波扩频测量而设计。AV1271X系列谐波混频器可用于AV4032、AV4033、HP70000、HP8560、HP8566等系列微波频谱分析仪扩频。另外，AV1271X系列谐波混频器还可用作毫米波信号接收机的前端。
　　AV1271X系列谐波混频器的被测射频信号输入口为波导接口；其本振输入、中频输出都采用3.5mm阴头；衰减控制信号由一多芯电缆从频谱仪主机接入。

主要特点：
　　与国外同类产品相比具有更宽的本振功率适用范围，从而确保幅度测量的准确度。

典型应用：
　　与频谱仪主机相连接，可以测量毫米波级的高频信号，如右示意图所示。

技术规范

型号指标	AV12711A(8mm)	AV12713(7mm)	AV12715(6mm)	AV12717(5mm)	AV12719(3mm)
频率范围(GHz)	26.5~40	33~50	40~60	50~75	75~110
谐波次数	8	10	10	14	18
变频损耗(dB)	28	28	28	40	46
变频频响(dB)	±2.8	±2.1	±1.9	±2.1	±3.0
噪声电平(RBW=1kHz)	-108	-104	-101	-92	-85
本振功率范围(dBm)	12~18	12~18	12~18	12~18	12~18
输入功率	20dBm
外形尺寸	长×宽×高=260×100×100(mm)
重量	约2kg

订货信息
　　● 主机：AV12711A谐波混频器　26.5GHz~40GHz
　　　　　　 AV12713谐波混频器　 33GHz~50GHz
　　　　　　 AV12715谐波混频器　 40GHz~60GHz
　　　　　　 AV12717谐波混频器　 50GHz~75GHz
　　　　　　 AV12719谐波混频器　 75GHz~110GHz
　　● 标配：支架一个、3.5mm射频电缆两根、多芯电缆一根、三芯电源线一根、用户手册两册、联接波导一个
