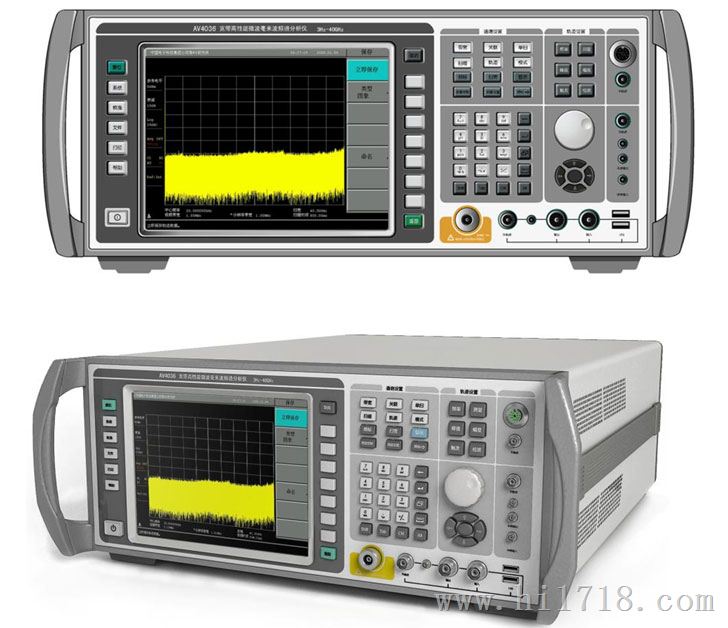

AV4036系列频谱分析仪

　　AV4036系列频谱分析仪具有宽频带、高分辨率、高灵敏度、大动态范围、高精度、低相噪、快速测量等特点，采用了全数字中频处理、全自动频谱识别与实时校准、宽带微波毫米波集成等多项创新技术，性能优异，环境适应性强。由于采用了模块化、标准化的设计思想，一方面使AV4036可生产性、可调试性、可维修性以及可靠性有较大幅度提高，另一方面增强了各个功能模块的互换性，通过软硬件功能模块的组合，可形成系列化产品，并且便于后续功能升级和扩展。
　　AV4036可对调制信号、谐波失真、三阶交调、激励响应、脉冲射频信号、相位噪声等多种类型的信号进行频率、功率、带宽、调制等参数测量分析。可应用于通信、雷达、导航、频谱管理、信号监测、信息安全等测试领域，可用于电子元器件、部件和设备的科研、生产、测试、试验以及计量等。
　　AV4036系列频谱分析仪全面采用正向设计，拥有完全自主产权，多项关键技术均属国内首创，是41所推出的全新一代高性能微波毫米波频谱分析仪，也是当前国产性能的频谱分析仪，综合性能达到目前国际先进水平。

主要特点：

　　◆高性能
　　　　? 载波1GHz频偏1kHz时，-108dBc/Hz的典型相噪
　　　　? 频率计数分辨率可达0.001Hz
　　　　? 可达-152dBm的典型显示平均噪声电平
　　　　? +7dBm的典型1dB增益压缩
　　　　? +17dBm的典型TOI
　　　　? 全数字中频设计，减小了中频误差

　　◆灵活性
　　　　? 可以使用数字分辨率带宽滤波器的连续扫频测量或使用FFT两种方式进行测量，可灵活优化测量速度和灵敏度
　　　　? 160档数字分辨率带宽设置，可实现扫宽和分辨率带宽的组合，优化测量结果
　　　　? 2dB步进衰减器，优化失真测量动态范围
　　　　? 提供中频、视频、扫描、触发等多种输出接口，方便用户后续分析
　　　　? 采用嵌入式计算机及多任务操作系统，方便对测量结果的存储、打印及数据共享
　　　　? 支持GPIB、USB、LAN、串口等功能接口，方便组建自动测试系统
　　　　? 系列化产品、多种选件配置方式，可满足不同用户的需求

　　◆人机界面友好
　　　　? 中、英文双语操作界面，内嵌使用说明和联机帮助信息
　　　　? 8.4英寸高亮度、高分辨率液晶显示器，170度视角

　　◆适应性
　　　　? 采用自动校准技术，环境适应能力强
　　　　? 电源能够自动适应110V/220V两种电网体系

极低的显示平均噪声电平
　　集成化微波部件设计以及数字中频技术的应用，使AV4036拥有强大的测试微弱信号的能力。
　　■ -152dBm的典型平均噪声电平，1GHz。选通前置放大器优于-160dBm。
　　■ -155dBm的典型平均噪声电平，5GHz。
　　■ -134dBm的典型平均噪声电平，40GHz。

大动态范围
　　全新的电路设计，采用三阶截获点(TOI)高的器件，优异的显示平均噪声电平，最小2dB步进的衰减器设置，内置可选低噪声前置放大器，160档的分辨率带宽精细设置(10%步进)，保证AV4036具有业内最宽可用动态范围进行精细调谐测量。
　　■ 2dB步进衰减器，优化失真测量动态范围
　　■ +17dBm的典型TOI

优异的相位噪声
　　采用低相噪合成本振技术，相位噪声比以往AV403X系列改善了近10dB。全测量频段内相位噪声指标具有业界先进水平。


高精度
　　■ 频率计数分辨率可达0.001Hz
　　■ ±0.24dB典型幅度精度
　　■ 无显示刻度转换误差
　　■ ±0.2dB分辨率带宽转换不确定度

测量速度快
　　■ 非零扫宽最快5ms扫描时间
　　■ 零扫宽最快1us扫描时间
　　■ 最快每秒30条轨迹刷新率
　　■ 大于15次/秒的远控速率

两种扫描方式
　　可使用基于数字分辨率带宽滤波器的连续扫频测量，或使用基于FFT滤波器的步进测量。该两种方式可灵活优化测量速度和灵敏度。


低频信号测量的突破


　　采用独特的零频抑制技术，零频幅度通常低于-50dBm，方便对频率低至3Hz的信号进行测量。

数字检波器
　　为精确测量各种类型的连续波、噪声和类噪声信号，检波器模式选择非常重要。AV4036提供了标准、正峰值、负峰值、取样、平均值、有效值等多种检波方式，以保证得到正确的测量结果。


自动校准
　　内置高精度校准源，根据环境温度变化进行通路自动校准，保证整机在0℃～50℃的工作温度内都有高的测试精度。

强大的连通能力
　　■ 3个USB2.0接口，使得仪器对移动存储、即插即用外设具有很强的支持力。
　　■ 支持USB打印，可选支持并口打印；可快速设置纵/横模式和打印份数。
　　■ 10M/100M自适应的网络互联，预留1000M以太网的扩展能力。
　　■ 支持网络和GPIB程控，命令符合SCPI1999.0规范。
　　■ 符合LXI C类仪器标准，通过WEB浏览器可控制仪器全部功能；可被NI-MAX及Agilent-Connection Expert等LXI仪器自动查找软件查找。


便捷的操作特性
　　采用嵌入式计算机及多任务操作系统，可同时支持标准键盘鼠标操作以及传统仪器面板操作；测量结果便于存储、打印；面板按键提供一系列符合用户与操作习惯的按键。



中、英文双语操作界面
　　可满足不同用户的语言需求，同时内嵌使用说明和联机帮助信息。


后处理能力
　　具备21.4MHz、321.4MHz、70MHz/140MHz等多种中频输出，以及视频输出和宽带调频解调信号输出，方便对信号进行后续分析。


典型应用
元器件及部件测试
　　可以对电缆、连接器、放大器、滤波器、混频器、衰减器、隔离器、耦合器等元器件或部件进行增益、频率响应、带宽、插损、变频损耗、隔离度、失真等参数和指标的测试。


信号源测试
　　可以用于信号源及各种振荡器的研发、生产、维护、计量等，对其进行频率、功率、相位噪声、寄生、谐波失真、调制特性等性能指标的测试。


频谱管理
　　进行控制范围内空中RF信号的管理，比如对广播电台、通讯设备、机场、基站等进行频谱监测和管理。

通信卫星监测
　　监测通信卫星的信号频谱质量、功率以及功率控制状态，对于干扰信号进行判别与查找，保障通信卫星网安全、可靠、稳定地运行。

搭建综合测试系统
　　AV4036具有强大的连通能力，提供符合规范要求的仪器驱动库，方便用户搭建综合测试系统，可以应用于复杂测试对象或生产线快速测量要求的场合，如：通信及雷达信号的检测及性能评估，信息安全领域的信号监测、记录、分析、识别和评估，大型复杂电子设备集成联试和维修保障，电子元器件或射频微波模块批量生产线等。
