圆度仪RA114/116

特長：
→ WINDOWS操作方式(ROUNDPAK-100)，易學易操作。
→ 擁有多種解析項目按鍵，操作簡易。
→ 附載優異D、A、T﹝Digital Adjustment Table﹞機能。
→ 高精度空氣軸承。
→ Z軸附有ABS電子式組合尺。
→ 表示機能圖形彩色化。
→ 大範圍的檢出器。
→ 測定程序的執行/重複功能。
→ 重複計算機能的充實。
→ 內外徑的連續測定機能。

Roundtest RA-114/116是一种操作简便的测量仪，用于对工件的几何形状进行测量。它具有结构紧凑、价格合理、操作简便等特点。按照实验室圆度测量仪的要求，它提供了超凡的数据分析能力，并且具有完善的台面旋转精度。[约(0.07+6H/10000)μm.]
三丰公司为您提供了两种型号的仪器：
RA-114/114D型，基于专门的处理器，可通过集成在主体上的控制面板控制所有操作。
RA-116/116D型，基于PC机，可通过Roundpak100软件控制所有操作。
RA-114/114D型圆度测量仪内置了一个高速热敏式行式打印机。RA-116/116D型圆度测量仪则可以通过高质量的激光打印机(选件)打印出分析结果。通过使用Roundpak100软件，可以把分析结果用简明易懂的方式显示出来。
特征：
大范围测头
这种测闲可对各种工件进行位移为±1000μm(±.04")的精确测量。此外，无论被测物体是垂直还是水平地安装在可调节固定台上，都能够顺利地进行测量。
DAT功能有助于简便、精确地对工件进行中心和水平调整。(RA-114D/116D)
DAT功能(即数字调整台)，可以用数字显示出旋转台的中心和水平调整。它可以把一个复杂繁琐的操作过程变得更简单，即使是没有操作经验的新手也能够完成。通过调整数显微分头，偏差值以数字方式显示在带背灯的LCD上(RA-114D)或显示在CRT显示器上(RA-116D)。可以在大小为±3mm/±1°的偏差范围内对工件进行初步的中心或者水平调整测量。使用DAT功能，在测量有凹凸的工件时非常有效。
使用analog meters(模拟测量)可以简便、快速地对工件进行中心和水平调整。(RA-114/116)工件的中心和水平调整是通过旋转台上的微分头，使工件的倾斜和偏心在柱形图上都显示为零(模拟测量中)来实现的。这就大大减少了安装工件所需的时间。

带有数据综合处理装置的生产现场用圆度测量仪
Roundtest RA-114D(RA-114)
*数据综合处理装置、显示装置和打印装置的一体化设计，使得系统的安装和运输更加简便。这一系统在生产现场的使用操作中表现得
  非常完美、实用。
* 进行测量操作只需选中需要进行分析的项目图标，再按下“开始”键既可。
* 在自动测量模式中，从测量开始到打印出分析结果的整个测量过程，只需按一个键进行操作。这功能在重复测量中非常方便。
* 交互式的操作模式，即使是新手也能轻松掌握。
* 内置高速图形热敏式打印机。
* 软盘驱动器，用以存储数据。(仅适用于RA-114D型)
* 数字标尺，用以精确设定测头高度。(仅适用于RA-114D型)
* 为了适应不同工件的形状和测量目的，三丰公司还为您提供了多种测头选件。
* 数据可以通过RS-232C接口输出到外部PC机或打印机上。
* 所有测量项目，包括圆度、共轴性 、同心性、垂直度等等，都以图标方式清晰地表现出来。
* 再计算功能，允许对测量结果在改变过滤设定、评价方式的情况下对整理后的数据进行重新计算。
* 备用打印纸套装(998698)为Roundtest RA-114D/114提供了10卷打印用纸。

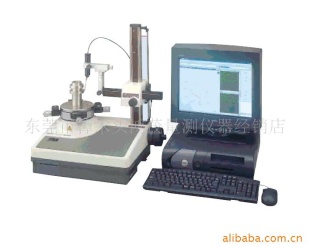

基于PC机的多用途圆度测量仪
Roundtest RA-116D(RA-116)
* ROUNDPAK^®100数据处理软件，拥有在生产现场中进行几何测量所需的简便操作系统和先进的实验分析能力。

*使用单键测量分析功能，可以在程序作业的过程中，进行临时测量。
* 测量数据可以存储在软盘和硬盘上。
* 可以轻松创建测量、分析和打印输出程序的程序段。程序段及测量条件可以存储在软盘和硬盘上。
* 可以进行能量光谱分析、谐波分析和齿轮齿分析。
* 可以评价轴与轴之间、轴与截面之间的共轴性。
* RA-116D拥有创新DAT(数字调整台)功能，可以轻松地进行工件的中心/水平调整。
* 根据工件形状和测量目的的不同，三丰公司还提供了丰富多样的备用测头可供选择。

空气过滤装置
* 用于过滤气源中细小的灰尘
消耗性部件
空气过滤元件(358592)
空气调整元件(358593)

标准测头
* 测头：φ1.6mm硬质合金球
* 最小孔径：7mm(.28")
* 孔深：50mm(1.96")

为了便于对单一横截面手工测量，三丰公司为您设备了单键测量分析功能。另外，还提供了测量条件支持功能。使用这一功能，只需设定相应的测量条件后，即可开始测量。
数据排布功能
制作一份报告或者检测证明时，使用数据排布功能可避免单调的剪切和粘贴操作，使一切工作变得非常简捷。
分析结果综合显示功能
多截面图形可显示在显示器上，缩放功能可放大、缩小图像以便于观察。
综合分析/再计算功能
使用元素分析功能，可以通过一次简单测量来分析多重参数。如果测量需要的话，也可以使用不同的过滤设定、基准圆以及整理后的数据，对测量数据进行重新计算。
能量光谱分析/谐波分析/齿轮齿分析功能
可进行测量数据中包含的，对本质特征的分析。
选件：
211-032快速卡盘，211-104三口卡盘，211-031微型卡盘

可互换型测头：
12AAB682用于带凹槽工件的测头，12AAB686用于小孔的测头，12AAB694圆盘测头，12AAB683用于凹槽的测头，12AAB687用于极小孔的测头，12AAB695曲柄测头(φ1)，12AAB684用于拐角的测头，12AAB676用于CMM的M2紧固式手柄，12AAB696曲柄测头(φ0.5)，12AAB685用于去糙的测头(切削刀痕)，12AAB674(φ1.6)球测头
量块：
356038辅助工件台，211-045放大倍数检验规，997090光学平晶和量块套，211-016基准半球

性能参数
