n20皮带秤

一般安装在斗轮机悬臂上或其他角度变化的皮带上，可以在输送机角度不断变化的情况下，对皮带机上输送的物料进行连续地计量。角度传感器得到的是一个关于皮带机倾斜角度的0~5V的电压信号，输入电脑积算器内作为皮带机产生倾斜后的称重误差补偿。角度变化范围：-20°至20°。

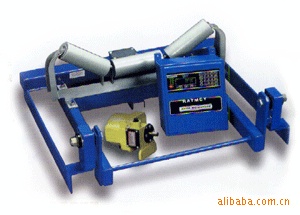

ICS-20A型秤架             ICS-20B型秤架

ICS-20型电子皮带秤，动态累计误差小于±0.5％，用于一般工厂皮带输送机的称重，以及对破碎机、磨煤机、筛分机等设备进行精确的定量给料控制，也可用于工业的称重过程控制．如检测生产量，控制产品的定量装载和监测库存等场合。

系统组成：ICS-20系列皮带秤主要由四部分组成：ICS-20型杠杆式称重桥架、称重传感器、测速传感器、Terr2001型积算器。

称重桥架：ICS-20系列称重桥架可分为两种形式，一种是双托辊(20-A型)一只称重传感器；另一种是单托辊(20-B型)一只称重传感器。单托辊秤架适应皮带宽度从500-1400mm，而双托辊秤架适应皮带宽度从500-1200mm。坚固的20型桥架与输送机框架性连接，并具有安装、连接简单而迅速的性能，所以在工厂中应用广泛。并有附加支撑件来降低输送机挠度。单托辊和双托辊都采用三点支承式、无磨擦耳轴支点。此全封闭式结构利于防潮、防震及防物料的堆积，从而减少了通常刀口和轴承相联接产生的许多问题。
