N17皮带秤

模块系列皮带秤提高了原有皮带秤的性能，使其结构更简单、安装方便，维护量小，使用更可靠，精度更稳定。广泛的适用于各种皮带输送过程中散装物料的称量和控制。模块系列皮带秤的称重秤架，采用由两个称重传感器分别组成的模块，与一组托辊支架一起构成称重秤架。该秤结构简单，秤架表面积灰面积少，大大的降低了皮带秤零点飘移，称量稳定性好。安装时间短，极少维护量。模块式皮带秤仪表有两种选择，一种为Terr6001B基本计量型（CPU8位），另一种Terr6001自动比对型（CPU32位）。当选用Terr6001型仪表时，Terr-1型皮带秤具有称重传感器自动比对功能，Terr-2型皮带秤具有三组累计量功能（一台秤三组计量数据，三计功能）。
    Terr-1型皮带秤采用二组称重传感器模块，这模块中的两个称重传感器分二路独立进入称重仪表。称重仪表设有专用软件实时在线比对二路称重传感器信号，判断称重传感器是否正常，如不正常可及时报警，增加了称重系统的可靠性。
    Terr-2型皮带秤由二组称重托辊组成，每组称重托辊的称重传感器分别进入称重仪表。称重仪表通过软件组合形成三组计量数据：一组主累计量和两组辅累计量。主累计量由所有组称重托辊组成，称重区域长，计量精度高，皮带秤正常工作时由主累计量进行计量。 辅累计量由每组称重托辊独立组成，将每组称重托辊得到的辅累计量通过软件进行实时在线比对，如发现比对辅累计量有问题，则对该辅累计量的称重托辊中的称重传感器进行判别，确定称重传感器是否有问题，将有问题称重传感器的称重托辊加以隔离控制。采用另外一组正常的辅累计量自动替代主累计量，皮带秤称量工作不中断，系统继续运行。从而保证在电子皮带秤的称重传感器有问题时，系统仍可以进行可靠的计量，同时皮带输送系统无需停机。大大的提高了电子皮带秤运行的可靠性和计量精度的准确性。避免由于称重传感器发生故障，计量不准，造成经济损失。

ICS-17型电子皮带秤，动态累计误差小于士0.25％，适用于工业企业的称重过程控制，如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。

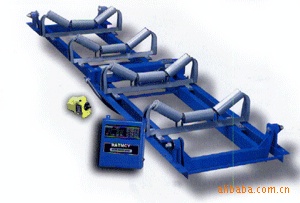

系统组成：ICS-17型电子皮带秤主要由四部分组成：ICS-17型称重桥架，称重传感器,60-12C型测速传感器及测速滚筒，Terr2001型积算器。

积算器：型号：Terr2001型积算器     电源：220VAC ,50HZ       功率：50W

称重桥架：ICS-17型称重桥架在双杠杆上装有四组托棍，采用两只拉式传感器中间支撑，外侧支撑采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重装置的主梁采用矩形钢管，这是整个称重桥架具有足够的刚性、较小的自重、外表积灰面积达到。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线形误差。
