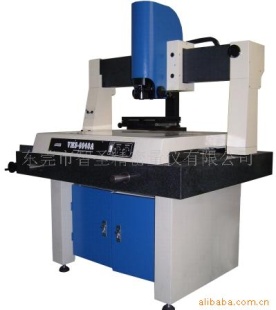

二次元影像测量仪

品牌

嘉腾

型号

VMS-6040

气浮式VMS-6040的详细介绍： 仪器用途及特点 该仪器以二维测量为主，包括点、线、圆弧、矩形等几何元素和零件长度、角度、轮廓外形、表面形状等。也能做三维测量，如台阶的高度、孔或槽的深度等。广泛的应用于机械、电子、仪表、塑料等行业。该仪器具有以下特点： ●固定式工作台及花岗石底座，稳定性好，精度高，可测量较大较重工作而不影响精度。 ●采用高分辨率日本原装彩色CCD摄像机和美国NAVITAR变焦物镜。 ●X向、Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度。 仪器规格参数： 工 金属台呎寸(mm) 800X550 作 玻璃台呎寸(mm) 650X450 台 运动行程 (mm) 600X400 Z轴升降行程: 200 mm 工作距离 :92mm X、Y、Z数显分辨率：1?m X、Y坐标示值误差：≤ （3+L/200)?m 影像系统 摄像机： 日本原装彩色1/2″CCD摄像机 变焦物镜倍率：（美国NAVITAR）0.7~4.5X 视频总倍率：30~190X 物方视场：10.6~1.6mm 表面光源与透射光源均用TED，亮度可调 测量系统 AT的测量软件 电源 220V±10% 50/60Hz 压缩空气 0.4~0.5Mpa 压缩空气流量 160L/min(0.4Mpa) 工作环境 温度（20±2）℃ 湿度55%~65% 仪器重量（kg） 500 外形尺寸（mm） 1600X800X1660
