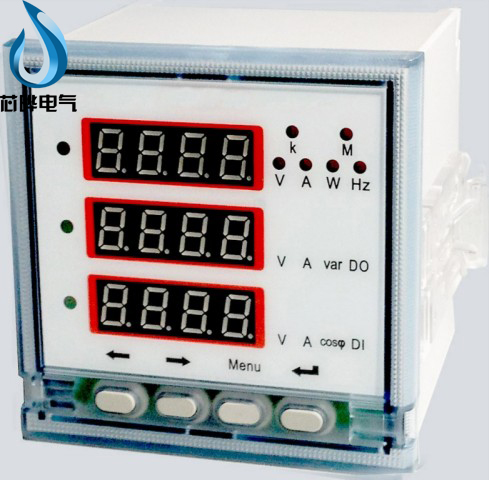

PD194E-9S4电力多功能表

一、产品简介

PD194E-9S4三相电能仪表能达到耐压： 输入/电源>2kV，输入/输出>2kV，电源/输出>1Kv；。PD194E-9S4电力多功能表两路继电器输出用于控制开关，两路模拟量输出用于DCS系统或工业监控设备。PD194E-9S4液晶多功能网络电力仪表配置有丰富的扩展功能的输入输出接口可用于现场设备状态的监测与控制；PD194E-9S4智能网络电力仪表采用高亮度LCD或LED显示，通过面板按键来实现仪表操作和参数设置。

二、产品参数及功能

? 高精度测量三相交流电流
? 数码管显示，本地数据查询
? 电流变比可编程设置
? 支持RS-485通讯，Modbus-RTU协议
? 支持开关量输入、开关量输出、模拟量变送输出
? 宽范围交直流通用电源：AC/DC 80V～270V
? 多种外形选择，满足不同柜体电气回路的要求

三、使用范围及安装方式

使用范围：控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

安装方式：改产品安装起来简便易操作，使用2个固定卡架固定在安装屏上。简单地，卸下2个固定卡架，将仪表插入为其打好的安装孔内，重新装配2个固定卡架，然后将它们紧紧按到薄金属板上，使之获得相应预紧效果即可。

四、注意事项

1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里试用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
