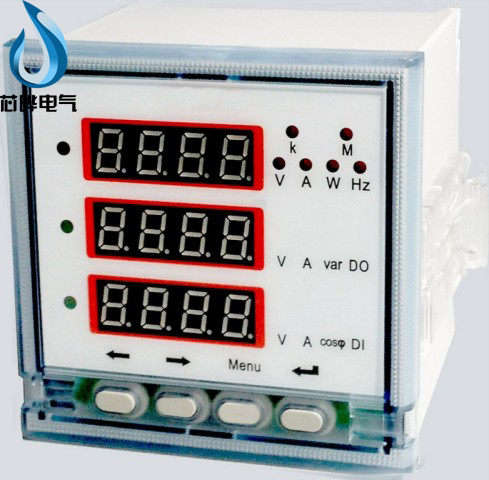

ACR320EL电力仪表

一、产品简介

ACR320EL电力多功能仪表具有电能质量分析、波形捕捉与故障波形记录、精确的电力参数测量、四象限电能计量、分时段计费(TOU)、定时自动抄表、可编程越限报警、事件顺序记录、参数趋势记录等功能；ACR320EL电力仪表液晶2路电能脉冲输出。]

二、产品参数及功能

? 高精度测量三相交流电流
? 数码管显示，本地数据查询
? 电流变比可编程设置
? 支持RS-485通讯，Modbus-RTU协议
? 支持开关量输入、开关量输出、模拟量变送输出
? 宽范围交直流通用电源：AC/DC 80V～270V
? 多种外形选择，满足不同柜体电气回路的要求

三、使用范围及安装方式

使用范围：控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。

安装方式：改产品安装起来简便易操作，使用2个固定卡架固定在安装屏上。简单地，卸下2个固定卡架，将仪表插入为其打好的安装孔内，重新装配2个固定卡架，然后将它们紧紧按到薄金属板上，使之获得相应预紧效果即可。

四、注意事项

1、使用前，仪表需通电15分钟。

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。

4、若信号伴随高频干扰，应在线里试用低频过滤器。

5、长时间存放未使用时，请每三个月通电一次不少于4小时。

6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
