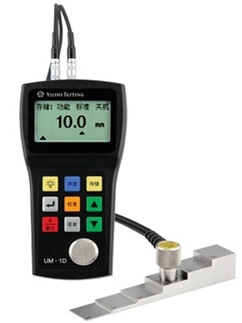

UM-1D穿透涂层测厚仪

一、技术参数

工作原理

脉冲～回波方式（标准模式，用于普通厚度测量）

回波～回波方式（涂层模式，用于不去除油漆层的基材净厚度测量）

测量范围

0.8～300mm（标准模式）

3～18mm  (涂层模式)

取决于所用探头、所测材料、表面状况

见附表

单位和显示分辨率

毫米0.1

英寸0.01

探头零点校准

一点校准（用于常规的厚度测量）

两点校准（测量曲面壁厚或特殊应用时，可显著提高测量精度）

V路径修正

自动V声程修正，补偿双晶探头的非线性度

示值误差

±0.1mm  (10mm以下)

±（1%H +0.1）mm (10mm以上)

注：H为被测物厚度

重复性

±0.05mm

显示屏

128×64点阵液晶屏（42×57毫米）

具有EL背光，可调节对比度

厚度值数字高度可达13.75毫米

测量刷新频率

常规测量时4Hz，最小值扫查时25Hz

材料声速范围

1000～9999m/s，0.0394～0.3937in/us

数据存储

划分5个数组，可存储500个厚度值

工作语言

中文、英文

电源

两节1.5V  AA电池

当电池电量不足时，有低电压提示

操作时间

两节5号电池，使用时间可达200小时

自动关机

5分钟无操作后自动关机

工作温度

-10℃～+50℃，有特殊要求可达-20℃

尺寸

149mm×73mm×32mm (H×W×D)

重量

含电池200g

二、标准配置

UM系列测厚仪

标配探头

仪器箱

两节碱性电池

耦合剂

操作手册

合格证

装箱单

三、可选配件

橡胶外套；众多可供选择的探头；校准用阶梯试块；耦合剂及高温耦合剂
