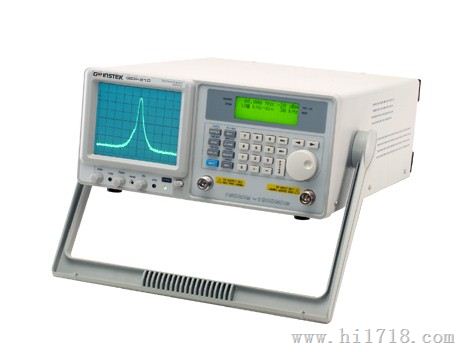

GSP-810频谱分析仪
- 价 格：
- 电议
- 型 号：
- GSP-810
- 品牌/商标：
- 固纬
- 企业类型：
- 贸易商
产品介绍
GSP-810频谱分析仪
特点： ●频率范围：150kHz - 1GHz ●全数位锁相回路技术设计 ●高频率稳定度：+10ppm ●高频距（Span）解析度提供观察信号更详细之能力：0，2kHz - 100MHz/div ●分辨带宽（RBW）：3kHz，30kHz，220kHz，4MHz ●高输入保护电平：+30dBm，+25VDC ●参考电平：-30dBm至+20dBm ●高性能之噪声电平：-95dBm@30kHz，-100dBm typical @220kHz RBW ●两组Markers提供值与相对值量测 ●其他功能：峰值保持，平均（2 - 32次），冻结，峰值检测，游标到中心频率功能 ●9 组参数设定存储组 ●RS-232C及显示软体可连接至PC撷取信号波形 ●选购配备：功率计，跟踪源，远程控制软件 技术指标：
| 频率 | |
| 频率范围 | 150kHz - 1GHz |
| 频率稳定度 | +10ppm，0 - 50℃，+2ppm/年 |
| 频率频距 | Zero，2kHz - 100MHz/div，以1/2/5 的顺序 |
| 相位噪声 | -77dBc/Hz@1GHz，30kHz偏移 |
| 频率分辨率 | 1kHz 中心频率输入，40Hz扫描分辨2kHz/div |
| 频率显示 | 6 1/2数字设置 |
| 频率控制 | 数位锁相 |
| 分辨带宽 | |
| 分辨带宽 | 3kHz，30kHz，220kHz，4MHz |
| 分辨带宽准确度 | 15% |
| 视频分辨带宽 | 1.6kHz/90kHz外加RBW |
| 幅度 | |
| 输入电平范围 | -100dBm至+20dBm |
| 输入过载保护 | 连续＋30dBm，+25VDC |
| 参考电平范围 | -30dBm至+20dBm |
| 幅度显示范围 | 75dB |
| 幅度准确度 | +1.5dB typical@0dBm，80MHz |
| 参考电平频率平坦度 | +1.5dB@100MHz，全频带典型值+2.5dB，+3dB：150kHz - 10MHz |
| 幅度线性度 | +1.5dB over 70dB |
| 动态范围 | |
| 背景噪声 | -95dBm@30kHz RBW，-100dBm典型值/-75dBm：150kHz - 10MHz |
| 三阶交调失真（3rd） | <-70dBc，@-40dBm输入，2tones输入， 2MHz apart/<-45dBc：150kHz - 10MHz |
| 谐波失真 | <-40dBc，RF输入<所选参考电平 |
| 非谐波伪噪声 | <-60dBc 典型值直到参考电平，平均5MHz/div |
| 显示系统 | |
| 显示设备 | 波形显示：CRT显示，8×10格，6英寸 数据显示：LCD显示，4行×20字符 |
| 显示功能 | 中心频率控制，带宽，参考电平，扫描范围，幅值 |
| 功能 | |
| 游标模式 | 值，相对值，PK->Marker，Marker->Center |
| 游标数 | 2 |
| 游标分辨率 | 0.1dB，1kHz |
| 游标精度 | 0.1dB+振幅精度 |
| 存储 | 9 组参数设定存储 |
| 踪迹 | 峰值保持，平均（2 - 32次），冻结（保持） |
| 设定 | 存取参数 |
| 解调器 | |
| WB FM | 120kHz 偏移 |
| MB FM | 75kHz 偏移 |
| NB FM | 30kHz 偏移 |
| AM输出 | 内部扬声器，单声道3.5mm立体声接口线 |
| 校准信号 | 80MHz，-30dBm |
| 接口 | RS-232C接口标配，远端显示软件（厂家网站免费下载） |
| 一般特性 | |
| 使用电源 | 交流 100/120/220/230V +10%，50/60Hz |
| 附件 | 操作手册×1，电源线×1 |
| 尺寸及重量 | 310（宽）×150（高）×455（长）mm，约 8.5 公斤 |
| Option.01跟踪源 | N型母口，150kHz - 1GHz，50Ω |
| Option.02功率计 | 10MHz - 2GHz（可用于2.7GHz）， -20dBm至+23dBm（可用于+30dBm） |
| Option.03控制软件 | 可连接 PC 以撷取 GSP-810 之波形，并提供远端遥控功能 |
| ATA-001 | BNC天线 |
| ATA-002 | 近场环形天线：100kHz - 1GHz，低底噪2.9dB |
| GAP-801 | 前置放大器：10dB（典型值），9kHz - 6GHz |
| GKT-001 | 通用配件包 |
| GKT-002 |
